AriaVent ALD-DD

Das ALD-DD-System ist mit und ohne motorischen Schiebegitter erhältlich und wird direkt in die Betondecke eingelegt. Das ALD-DD mit M5-Filter fördert bis zu 30 m³/h Frischluft bei 4 Pa Unterdruck. Damit ist er für Minergie-zertifizierte Bauten geeignet und berücksichtigt gleichzeitig die Vorgaben der SIA 382/5-Norm. Der Motor der aktiven Variante ist mit allen gängigen Lüftungssteuerungen kompatibel.

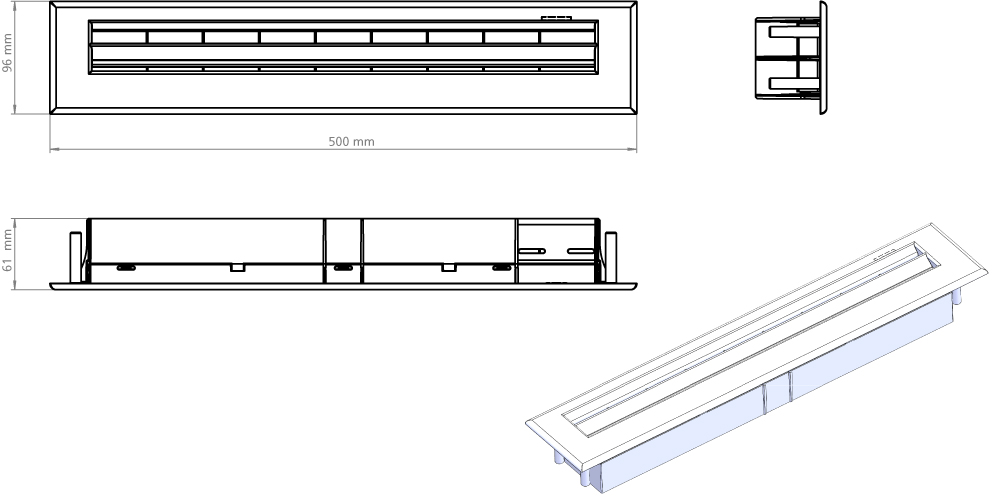

Das Aussengitter wird unsichtbar im Rollladenkasten verbaut und belässt das Fassadenbild unverändert. Durch seine schlichte Innenblende fügt sich das System unauffällig in jedes Schlaf- und Wohnzimmer ein.

Der Luftstrom kann mit dem Schiebegitter beliebig gedrosselt werden. Abhängig von der Montagerichtung der Blende wird der Luftstrom nach rechts oder links gerichtet. Die innovativen Montagehilfen garantieren einen schnellen Einbau. Alle Elemente sind von innen zugänglich und lassen sich einfach ausbauen und reinigen. Auf Wunsch wird die Blende bei einer Abnahme grösserer Mengen in einem beliebigen RAL-Farbton geliefert.

Der Einbaukasten verfügt über eine optimierte Schalldämmung aus expandiertem Polypropylen (EPP). Damit erzielt das System einen Rw-Wert von 18 dB. Mit Schalldämpfer in der Länge von 600 mm dämmt es sogar mit 30 dB.

Noch leistungsstärker – ALD-DD mit Motor für höchste Leistungsansprüche.

Vorteile

Frischluftzufuhr ohne Fensteröffnung

Vermeidung von Zugluft

Effektive Schalldämmung

Effektiver Insektenschutz

Kombinierbar mit Abluftsystem

Einfache Nachrüstung/Sanierung

Schnelle Montage

Unauffälliger Einbau in Decke möglich

Details

Anwendungsbereich: Decke
Nennfördermenge bei 4 Pa: 30 m³/h
Kompatible Filter: M5, F7

Schallschutz D:
Standard 43 dB / 300 mm 51 dB / 600 mm 55 dB
Schallschutz Rw:
Standard 18 dB / 300 mm 26 dB / 600 mm 30 dB
Motorische Klappe

Das Zuluftsystem sorgt für ein ausgeglichenes Wohnklima bei geschlossenen Fenstern und Türen. Mit hohen Schallschutz-Anforderungen strömt kontinuierlich Frischluft nach.

Montage & Wartung

Die Montage

Je nach Position des Einbaukastens und der Ansaugstelle wird die kürzest mögliche Rohrverbindung angebracht. Der Abschluss muss je nach Position mit Fliegen- und Wetterschutzgitter ausgeführt werden. Das gesamte Rohrstück muss mit mindestens 19 mm Armaflex isoliert werden.

Alle weiteren Elemente werden in der Reihenfolge Schalldämmung mit integriertem Fliegengitter, Blendenrahmen, Blende mit Filter von innen montiert.

Die Wartung

Alle Einbauteile lassen sich ohne Werkzeug ausbauen und reinigen. Die Reinigungsintervalle richten sich nach dem Grad der Verschmutzung und sind landschaftlich unterschiedlich. Die Filter sollten 2- bis 3-mal jährlich abgesaugt und ca. alle 3 Jahre ersetzt werden.

Anwendung

Der Aussenluftdurchlass ALD-DD ist so auszulegen, dass bei geschlossenen Fenstern und Türen Luft nicht aus Räumen mit einer hohen Luftbelastung (z. B. Küche, Bad, WC) in Räume mit einer geringeren Luftbelastung überströmen kann. Dies kann durch die Anordnung der LIMODOR Abluft-Ventilatoren in den Räumen mit hoher Luftbelastung und dem Einbau der Aussenluftdurchlässe in den Schlaf- und Wohnzimmern erreicht werden. Die Druckdifferenz in Wohnungen darf 4 Pa nicht überschreiten.

Bestellhinweise

Gehäuse

Einbaugehäuse ALD-DD

Typ	Beschreibung	Art.-Nr.
Einbaugehäuse ALD-DD für Motor	inkl. Montageplatte	41807
Einbaugehäuse ALD-DD	inkl. Montageplatte	41811

Einbausatz

Einbausatz zu ALD-DD

Typ	Beschreibung	Art.-Nr.
Einbausatz zu ALD-DD mit Motor ohne Filter		41814
Einbausatz zu ALD-DD ohne Filter	mit Schieber, ohne Fenster	41815

Filter

Typ	Beschreibung	Art.-Nr.
Filter G4 zu ALD-DD	rot	41816
Filter M5 zu ALD-DD	grün	41817
Filter F7 zu ALD-DD	blau	41818

Zubehör & Ersatzteile

Typ	Beschreibung	Art.-Nr.
Schalldämpfer 300 mm zu ALD-DD		41821
Schalldämpfer 600 mm zu ALD-DD		41822
Adapter gerade zu ALD-DD		41823
Adapter mit Versatz zu ALD-DD		41824
Schalungsschoner S1, gerade Luftzufuhr	inkl. Befestigungskralle	41850
Schalungsschoner S2, gerade Luftzufuhr	inkl. Befestigungskrallen	41851
Schalungsschoner S1U, für Luftzufuhr von unten	inkl. Befestigungskrallen	41853
Decken-Montagehalterungszapfen für ALD-DD	2 Stk.	41828
Aussengitter DN 80 mm	zu ALD-DD Schalungsschoner	41857
