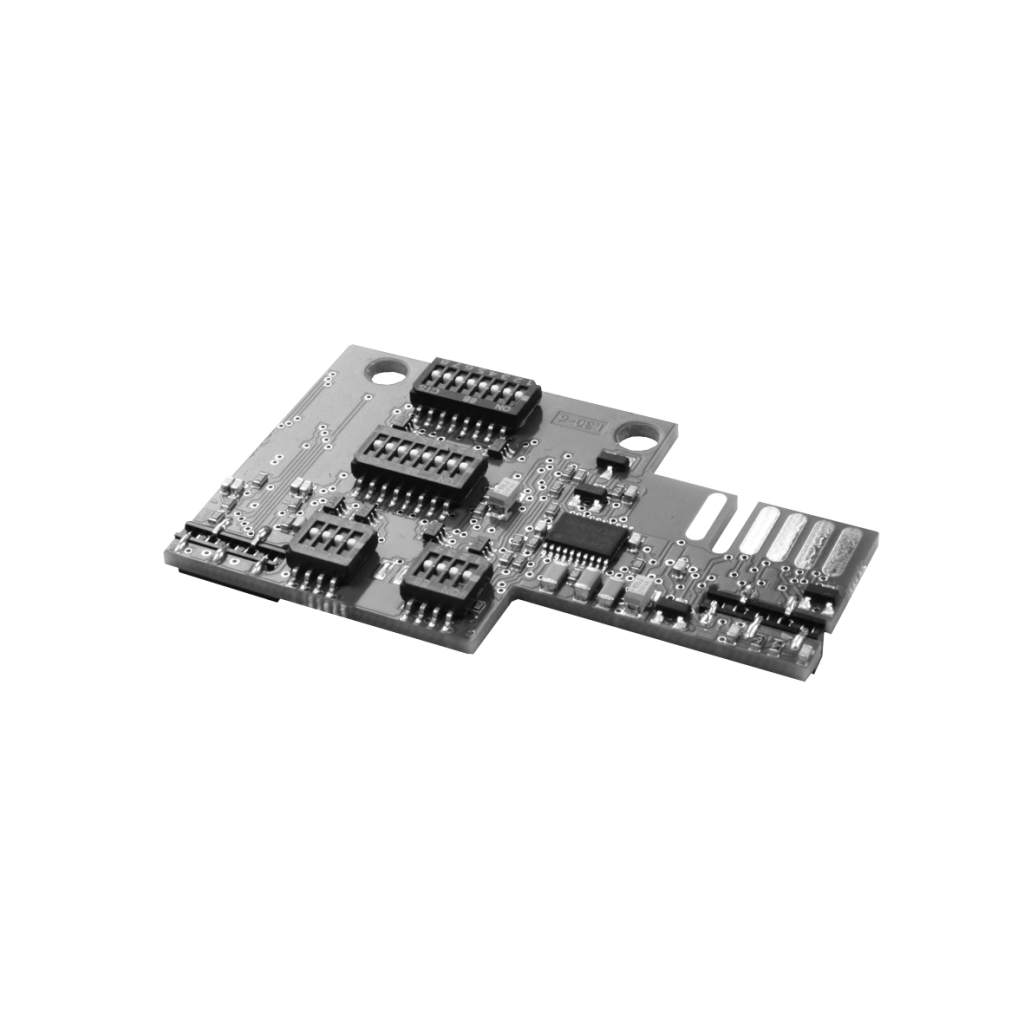

Nachlaufmodul EC-INR

Artikel-Nr.: 99121

Beschreibung

Das steckbare Nachlaufmodul EC-NR ist für alle Lüftungsgeräte der Serie ECom geeignet. Die Montage des Moduls wird nach Abnahme des Leistungsteiles (Motorsteuerung) durch einfaches Aufstecken an den Gegenstecker vorgenommen. Das Modul dient zur Anbindung eines Zusatzmoduls wie z.B. Feuchteregler C-FR, Bewegungsmelder C-BM, Lichtsensor C-LS oder Zeitschaltmodul C-LU2/D bzw. zur Erweiterung der Standard-Codiermöglichkeiten der Gebläseeinheit ECom. Umfangreiche Zeiteinstellungen für einen selektierbaren Nachlauf mit Rückstellfunktion für den Voll-/ oder Teillastbetrieb, Einschaltverzögerung, Inversbetrieb, sowie ein Intervallbetrieb. Das Nachlaufmodul ermöglicht auch die Einstellmöglichkeit einer 3-stufigen Variante der Gebläseeinheit ECom. Eine integrierte Abschaltautomatik deaktiviert durch einmaliges Betätigen (An/Aus) des Lichtschalters die Nachlauffunktion.

Anwendungsbereich

Für alle Ausführungen Lüfterserie ECom.

Technische Daten

Spannung: 230VAC/50Hz
Leistungsaufnahme: <0,1 W
Einstellbarer Volumenstrom GL: 40, 30, 20 oder 15 m³/h
Nachlauf von 2 bis 30 Min.
Einschaltverzögerung von 1 bis 3,5 Min.
Intervallzeit von 1 bis 15 Std.
Betriebszeit von 10 bis 70 Min.
Montage: Lüfterserie ECom

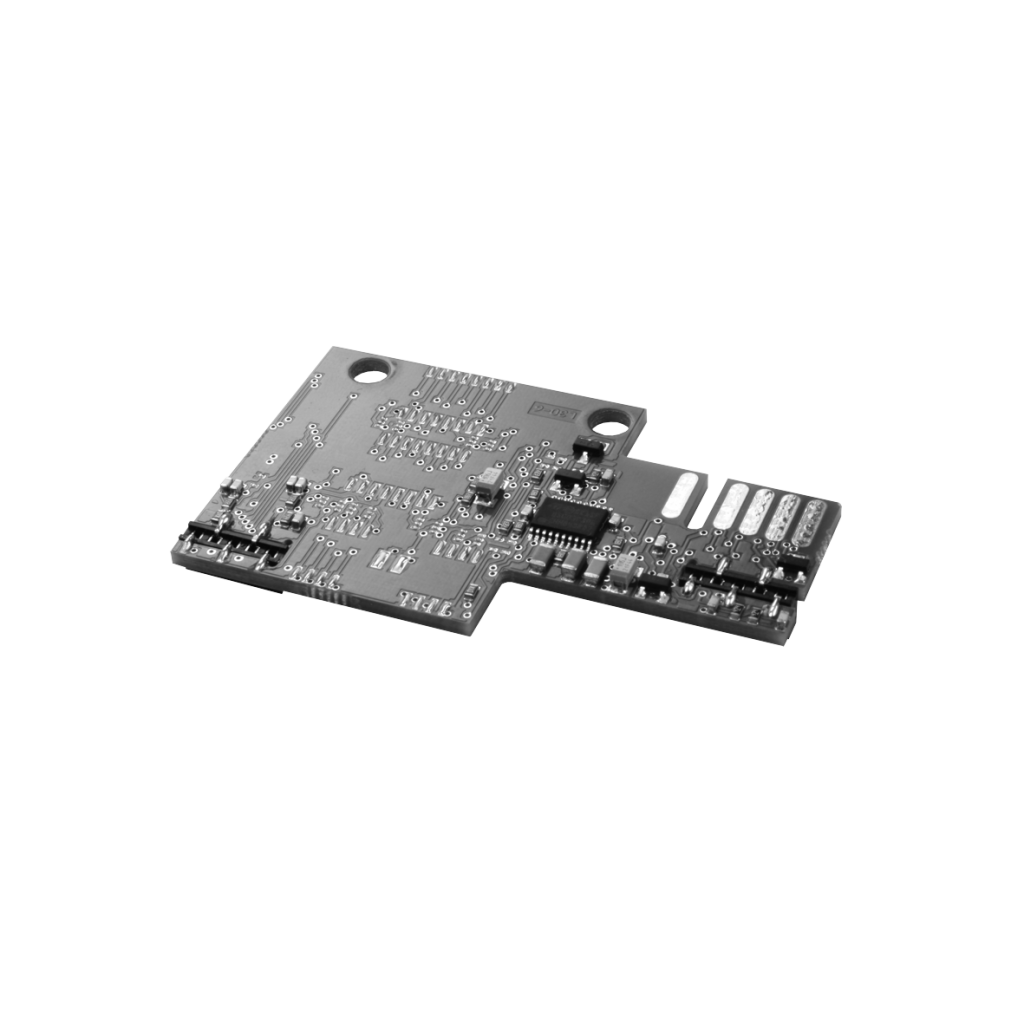

Adaptermodul EC-A

Artikel-Nr.: 99120

Beschreibung

Das Adaptermodul EC-A dient zur Anbindung eines Zusatzmoduls am Leistungsteil ECom100..15-N der Gebläseeinheit ECom wie z.B. Feuchteregler C-FR, Bewegungsmelder C-BM, Lichtsensor C-LS oder Zeitschaltmodul C-LU2/D.

Anwendungsbereich

Für alle Ausführungen Lüfterserie ECom.

Technische Daten

Spannung: 230VAC/50Hz
Leistungsaufnahme: <0,1 W
Montage: Lüfterserie ECom

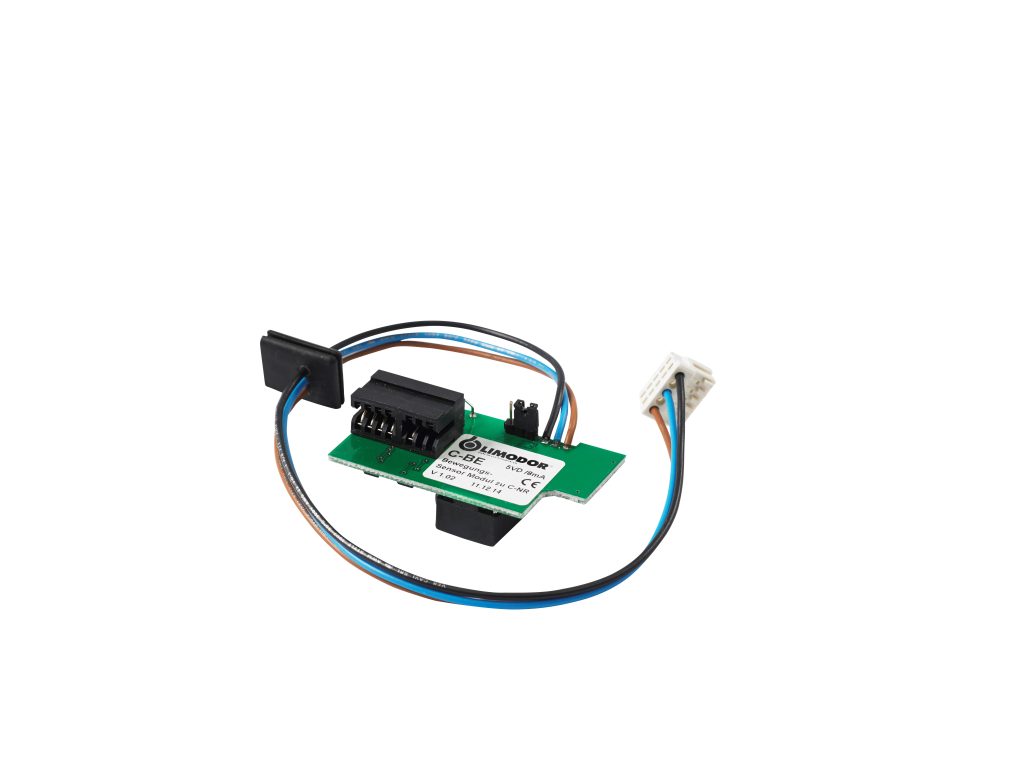

Steuermodul C-BM

Artikel-Nr.: 99307

Beschreibung

Das steckbare Steuermodul C-BM ist für alle Lüftungsgeräte der Serie compact oder ECom geeignet. Die Montage des Moduls kann nach Abnahme des Leistungsteiles (Motorsteuerung) durch einfaches Aufstecken an einem Gegenstecker auf dem Nachlaufmodul Serie C-NR (Lüfterserie compact) bzw. Adaptermodul EC-A bzw. Nachlaufmodul EC-INR (Lüfterserie ECom) vorgenommen werden. Die Verbindung zum Bewegungsmeldersensor in der Abdeckplatte des Gebläses wird über eine Anschlussleitung mit einem Stecker hergestellt.

Anwendungsbereich

Geeigent für alle Lüfterserien compact oder ECom. Der Sensorbereich darf nicht durch z.B. Duschabtrennungen begrenzt werden.

Technische Daten

Reichweite vertikal (max.): 5,0 m Winkel: 100 Grad
Reichweite horizontal (max.): 5,0 m Winkel: 82 Grad
Montage: Lüfterserie compact/ECom

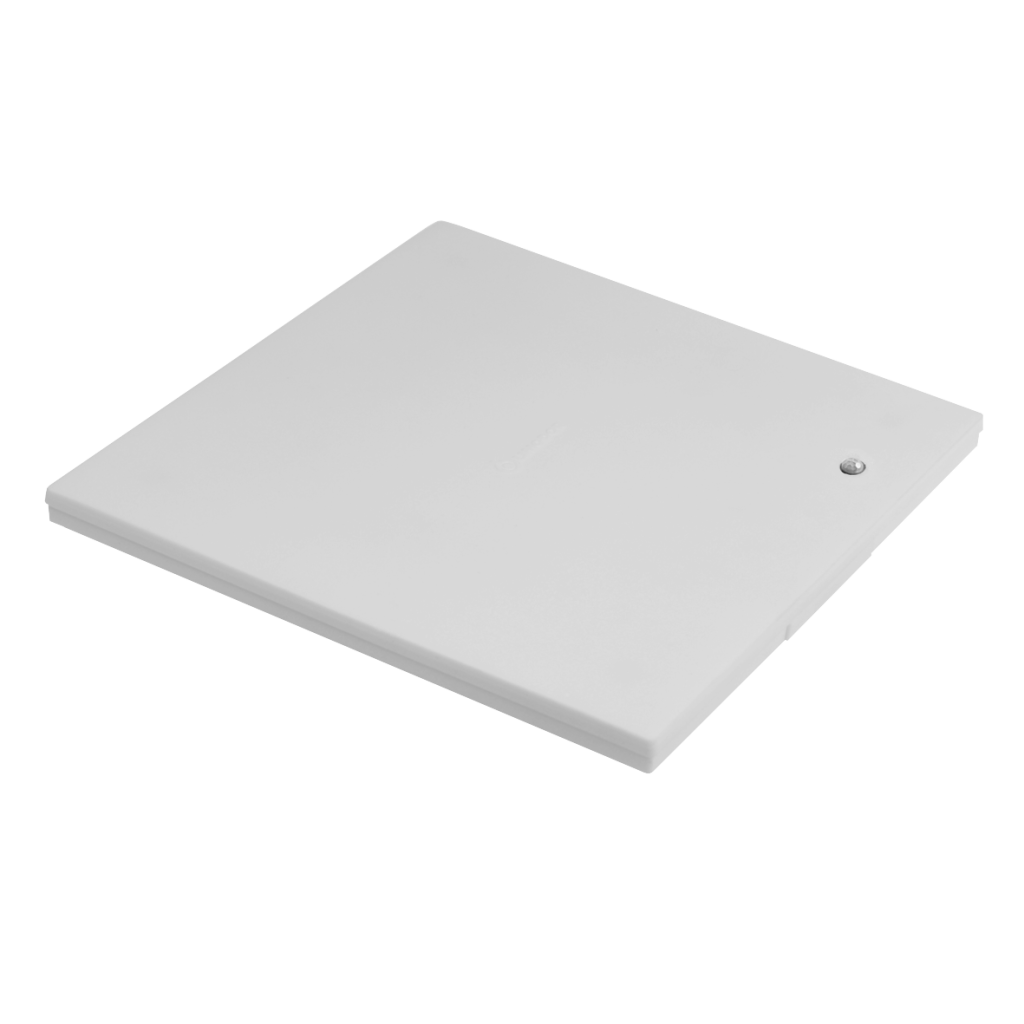

Abdeckplatte S-Line C-BM

Artikel-Nr.: 90095

Beschreibung

Vordere Lüfterabdeckung (Sichtblende) in der Designausführung S-Line inklusiv montiertem Bewegungsmeldersensor C-BM und Drücker.

Anwendungsbereich

Einsetzbar für alle Lüfterserien ECom. Hinweis: Verwendung nur mit Steuermodul C-BM und Abdeckrahmen S-Line Art.-Nr.: 90091.

Steuermodul C-LS

Artikel-Nr.: 99308

Beschreibung

Das steckbare Steuermodul C-LS ist für alle Lüftungsgeräte der Serie compact oder ECom geeignet. Die Montage des Moduls kann nach Abnahme des Leistungsteiles (Motorsteuerung) durch einfaches Aufstecken an einem Gegenstecker auf dem Nachlaufmodul Serie C-NR (Lüfterserie compact) bzw. Adaptermodul EC-A bzw. Nachlaufmodul EC-INR (Lüfterserie ECom) vorgenommen werden. Die Verbindung zum Bewegungsmeldersensor in der Abdeckplatte des Gebläses wird über eine Anschlussleitung mit einem Stecker hergestellt.

Anwendungsbereich

Geeigent für alle Lüfterserien compact und ECom.

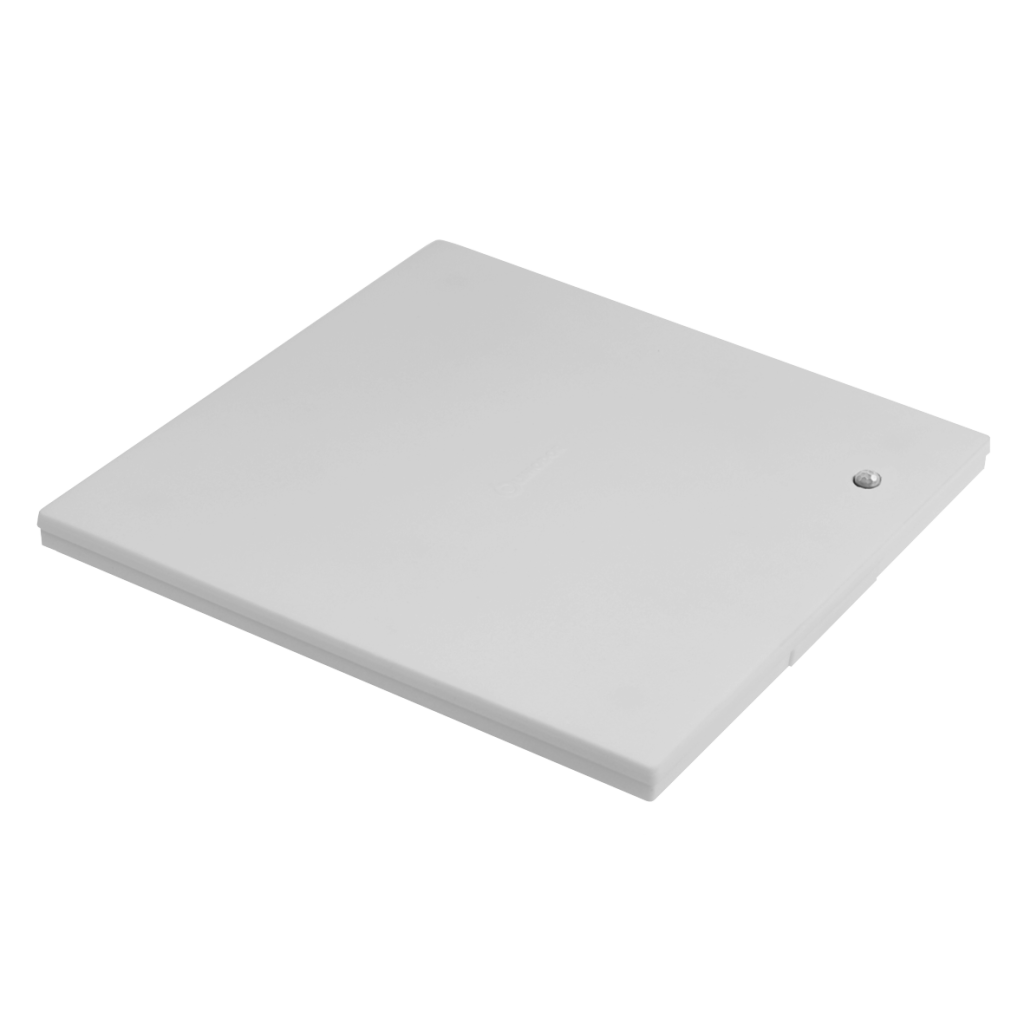

Abdeckplatte S-Line C-LS

Artikel-Nr.: 90096

Beschreibung

Vordere Abdeckung (Frontplatte) im Design "S-Line" inklusive montiertem Lichtsensor, Drücker und Abdeckplattenhalter. Befestigung am Abdeckrahmen der Gebläseeinheit ECom mit insgesamt drei Rasthaken.

Anwendungsbereich

Für Lüfterserie ECom mit einer Ansteuerung über einen integrierten Lichtsensor. Für die Verwendung ist ein Steuermodul C-LS (#99308) am Leistungsteil der Gebläseeinheit erforderlich. Ggf. werden weiter Zubehörteile (Adaptermodul EC-A oder Nachlaufmodul EC-INR) für die Verwendung benötigt.

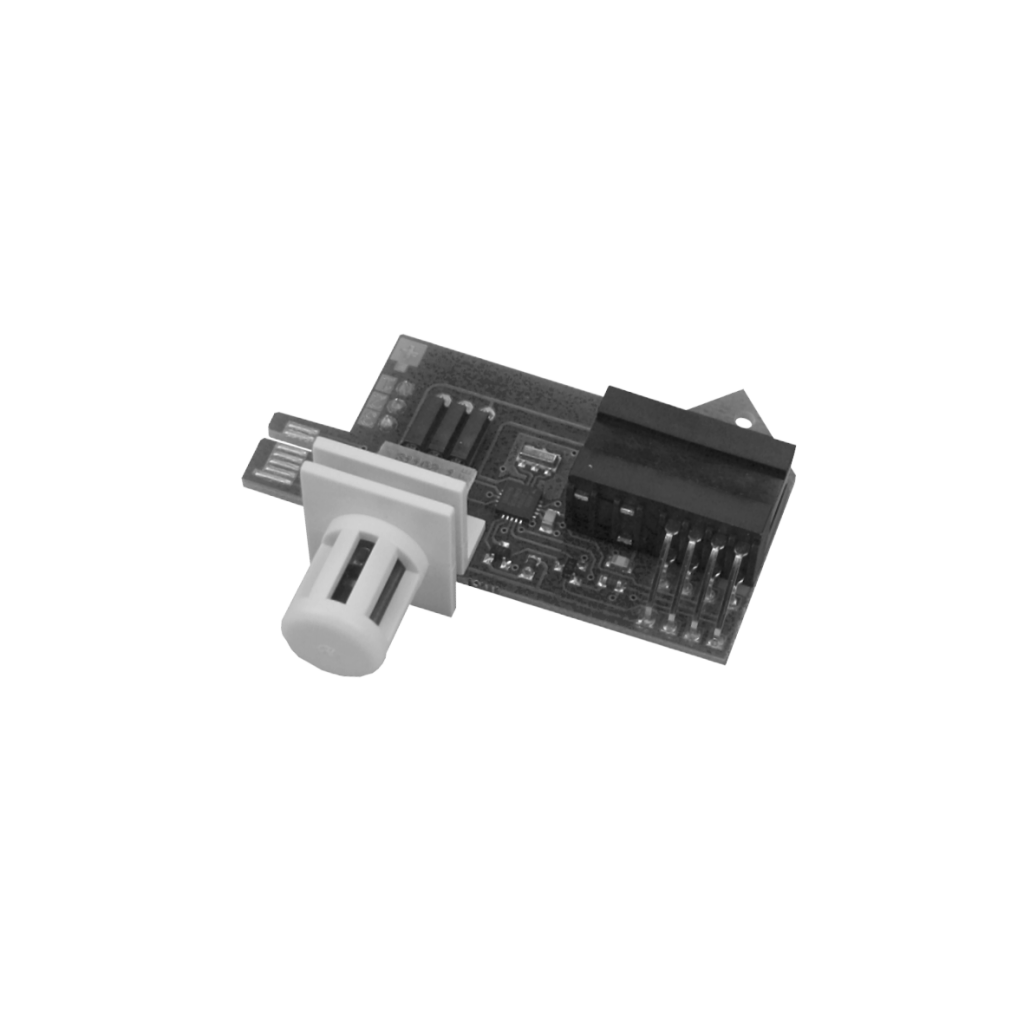

Feuchteregler C-FR3

Artikel-Nr.: 99415

Beschreibung

Der steckbare Feuchteregler C-FR3 mit integrierter Klimalogik ermöglicht einen feuchteabhängigen Lüfterbetrieb in der max. Lüfterstufe. Er ist für alle Lüftungsgeräte der Serie ECom geeignet.

Anwendungsbereich

Betrieb der Lüfterserie ECom (alle Ausführungen) über die Führungsgröße -Feuchte-. Für eine nachträgliche Montage an der Gebläseeinheit ECom ist ein Adaptermodul EC-A oder Nachlaufmodul EC-INR erforderlich. Der Feuchtebetrieb erfordert einen permanenten Teil- oder Grundlastbetrieb des Lüftungsgerätes.

Technische Daten

Abschaltmodus: 24 Std.
Einschaltfeuchte (min): > 60 %rF
Regelverhalten: selbstregelnd
Montage: Lüfterserie ECom

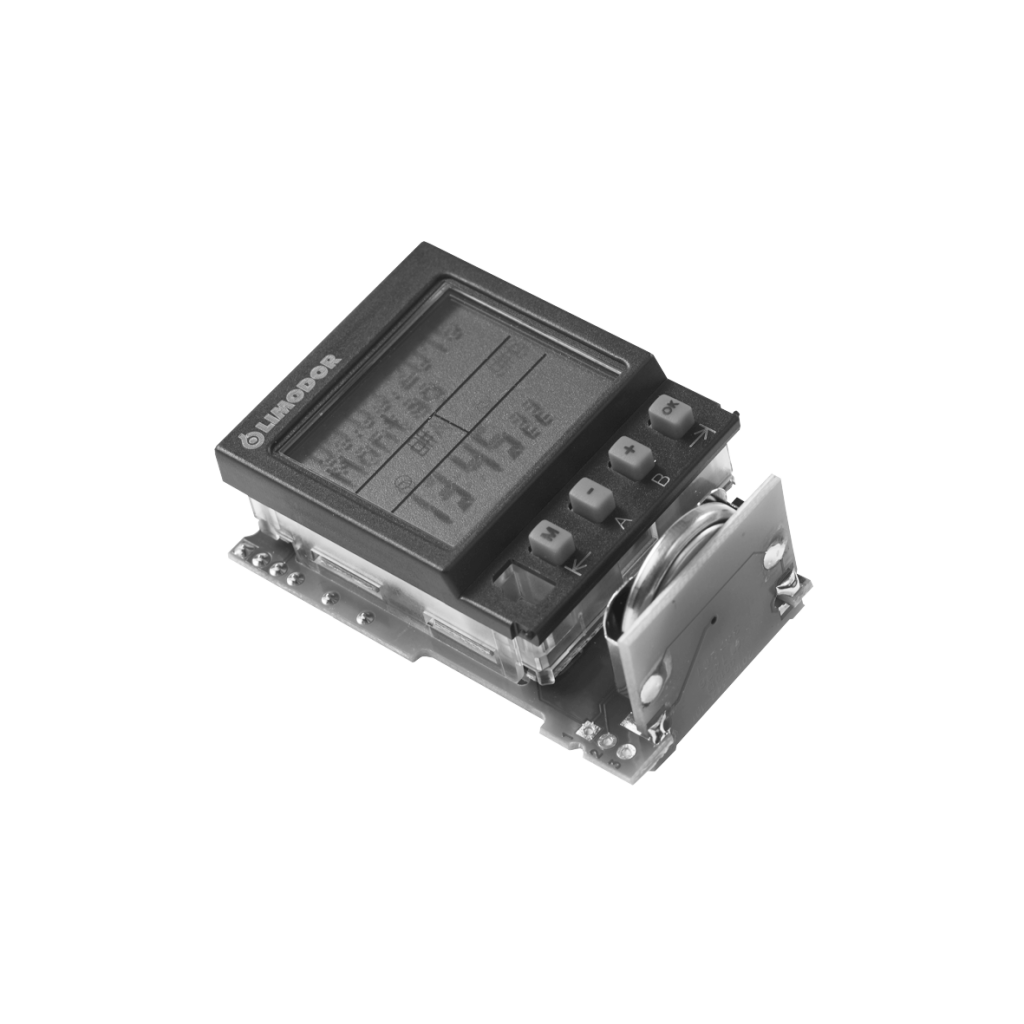

Zeitschaltmodul C-LU2/D

Artikel-Nr.: 99503

Beschreibung

Die digitale 2-Kanal-Zeitschaltuhr wird am Nachlaufmodul Serie C-NR (Lüfterserie compact) oder Adaptermodul EC-A bzw. Nachlaufmodul EC-INR (Lüfterserie ECom) aufgesteckt. In Verbindung mit einem zweistufigen Lüftungsgerät können bis zu 30 Schaltvorgänge programmiert werden. Die Programmierung wird ohne Netzbetrieb außerhalb des Lüftungsgerätes vorgenommen. Die Zeiteingaben erfolgen Schritt für Schritt über eine Menüauswahl im Bedienfeld. Datum und Uhrzeit sind ab Werk eingestellt, die automatische Sommerzeitumstellung ist aktiviert.

Anwendungsbereich

Geeignet für alle Lüfterserien compact und ECom (Aktivierung der Teillast nur bei 2-stufige Ausführungen der Lüfterserie compact möglich).

Technische Daten

Leistungsaufnahme: ca. 1,5 VA
Schaltfunktion: EIN, AUS, Impuls
Kanalanzahl: 2
Speicherplätze: 30
Kürzester Schaltabstand: 1 Minute
Zeitbasis: Quarz
Gangreserve (bei 20 °C): ca. 6 Jahre
Datenerhalt: unbegrenzt
Genauigkeit (bei 20 °C): +- 1,5 Sek./Tag
Anzeige: LCD
Montage: Lüfterserie compact/ECom
