LIMODOR Airodor Plus

Der Wandlüfter Serie Airodor Plus ermöglicht einen reversierenden Zu-/Abluftbetrieb mit Wärmeübertragung inklusive Filterung der Außen-/Abluft (Standard: ISO Coarse >45% -alt G3-). Einsetzbar für einen Luftaustausch z.B. in einem Wohnraum bzw. zur Entlüftung einer Wohnung (Nutzereinheit). Im Abluftbetrieb nimmt ein Keramikspeicher Wärme auf und überträgt diese beim Zuluftbetrieb auf die durchströmende Außenluft. Die Luftrichtung wird mit einem Gebläse (Drehrichtung umkehrbar) und einer abgestimmten Steuerung vorgegeben.

Programm-/Bedienfunktionen über Steuerung AD-UP oder AD-UV

– Drei schaltbare Lüfterstufen (Min, Med und Max)
– Wählbare Lüfterfunktionen
– Filterkontrollanzeige an der Steuerung
– Funktionen über Prioritäten geregelt
– Zu-/Abluftfilter: ISO Coarse >45% (alt: G3)
– Zuluftfilter: ePM1>50% (alt: F7) möglich (Zubehör)

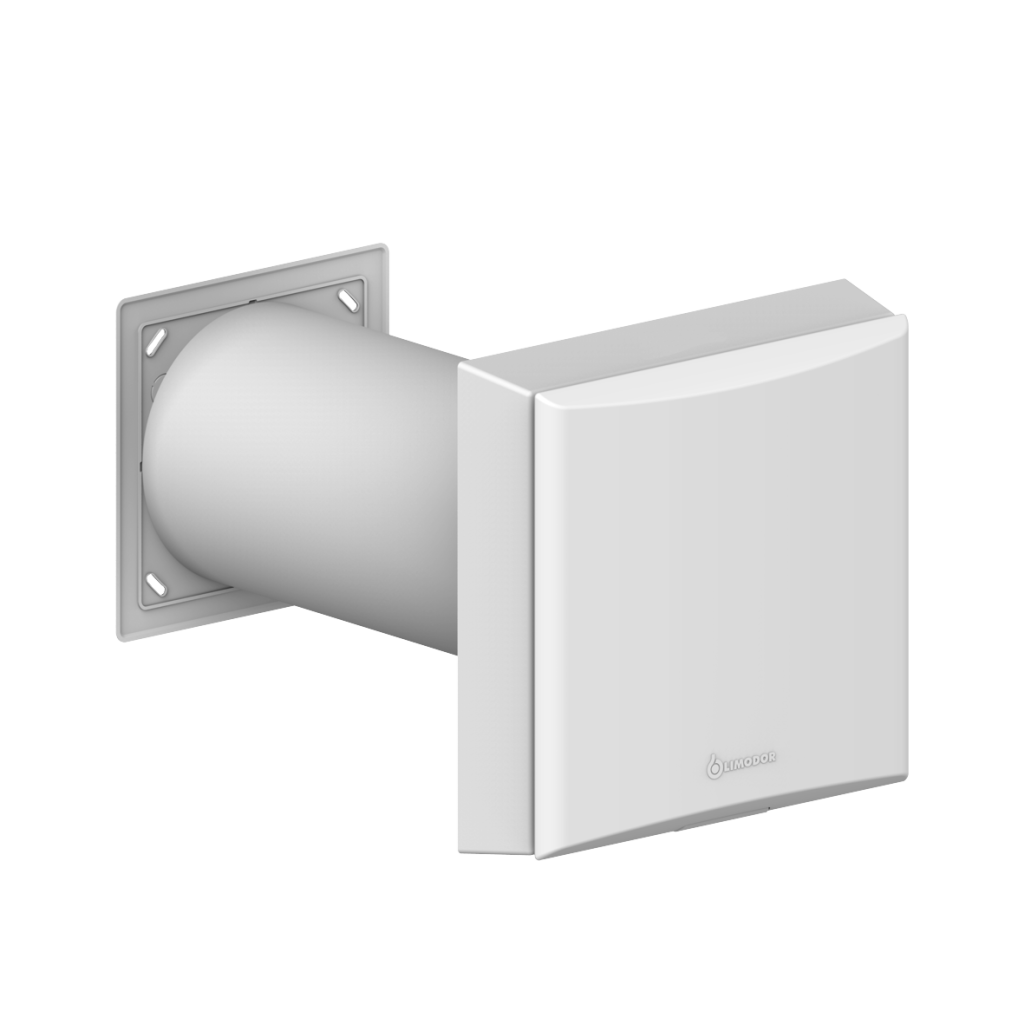

Ausführungsvariante LIMODOR Airodor Plus/- mit Deckel Airodor-dB

ANWENDUNGSBEREICH

Montageort: Außenwand
Montageart: Aufputz
Wandstärke: 260 – 500 mm

KOMPLETTSETS

Wandlüfter Airodor Plus (#38012)
Wandlüfter Airodor Plus mit Deckel Airodor-dB (#38013)

EINZELTEILKOMPONENTEN AIRODOR PLUS

Einbauhülse Airodor/L500 (#38041)
Wärmeübertrager Airodor (#38042)
Gebläseeinheit Airodor Plus (#38020)
Wetterschutzgitter Airodor (#38044)

EINZELTEILKOMPONENTEN AIRODOR PLUS MIT DECKEL AIRODOR-DB

Einbauhülse Airodor/L500 (#38041)
Wärmeübertrager Airodor (#38042)
Gebläsemotor Airodor Plus (#38022)
Deckel Airodor-dB (#38035)
Wetterschutzgitter Airodor (#38044)

ALTERNATIVES GEBLÄSE

Gebläseeinheit Airodor Plus/PT (#38021)
– mit Fühler für „Warm-up-Funktion“

ALTERNATIVE Wandhülse

Einbauhülse Airodor/L800 (#38046)
– Wandstärke: 260 bis 800 mm

TECHNISCHE DATEN

Spannung: 12 VDC
Steuereingang: PWM
Luftleistung: 10/20/40 m3/h
Spez. Eingangsleist. 1): 0,48/0,21/0,21 W/m3/h
Energieeffizienzklasse max.: A
Temperaturänderungsgrad: 87 %
Wärmebereitstellungsgrad: 97/81/77 %
Stromaufnahme: 0,20 A
Schallleistungspegel LWA: 32/40/54 dB
Schalldruckpegel LA 2): 24/31/45 dB(A)
Schalldämm-Maß Rw,r: 3): bis zu 22 dB
Einsatztemperaturen: -20 bis 50°C
Filterklasse Abluft: ISO Coarse >45% (G3)
Filterklasse Zuluft 4): ISO Coarse >45% (G3)
Gehäusegewicht: 3,5 kg
Gehäusematerial: ABS-Kunststoff
Gehäusefarbe: weiß (ähnlich RAL 9016)

1) Angaben für 2 Wandlüfter inkl. Steuerung/Trafo (Paar)
2) Nach Hüllflächenverfahren (Halbkugel) in 1 m Abstand
3) Angabe abhängig vom Aufbau (A=0,02m2)
4) mit Deckel Airodor-dB ePM1>50% (F7) möglich

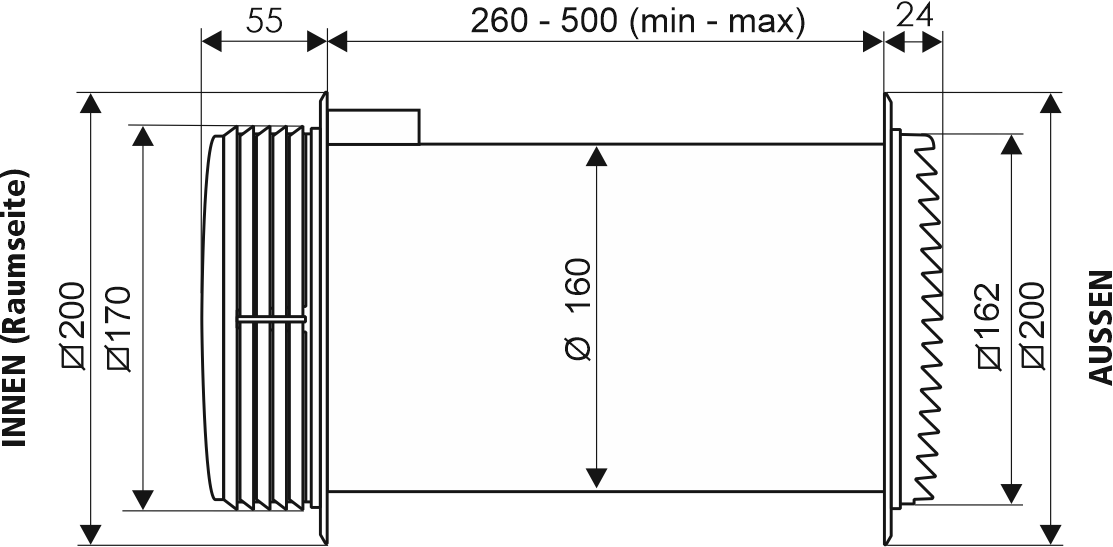

Maße Airodor Plus

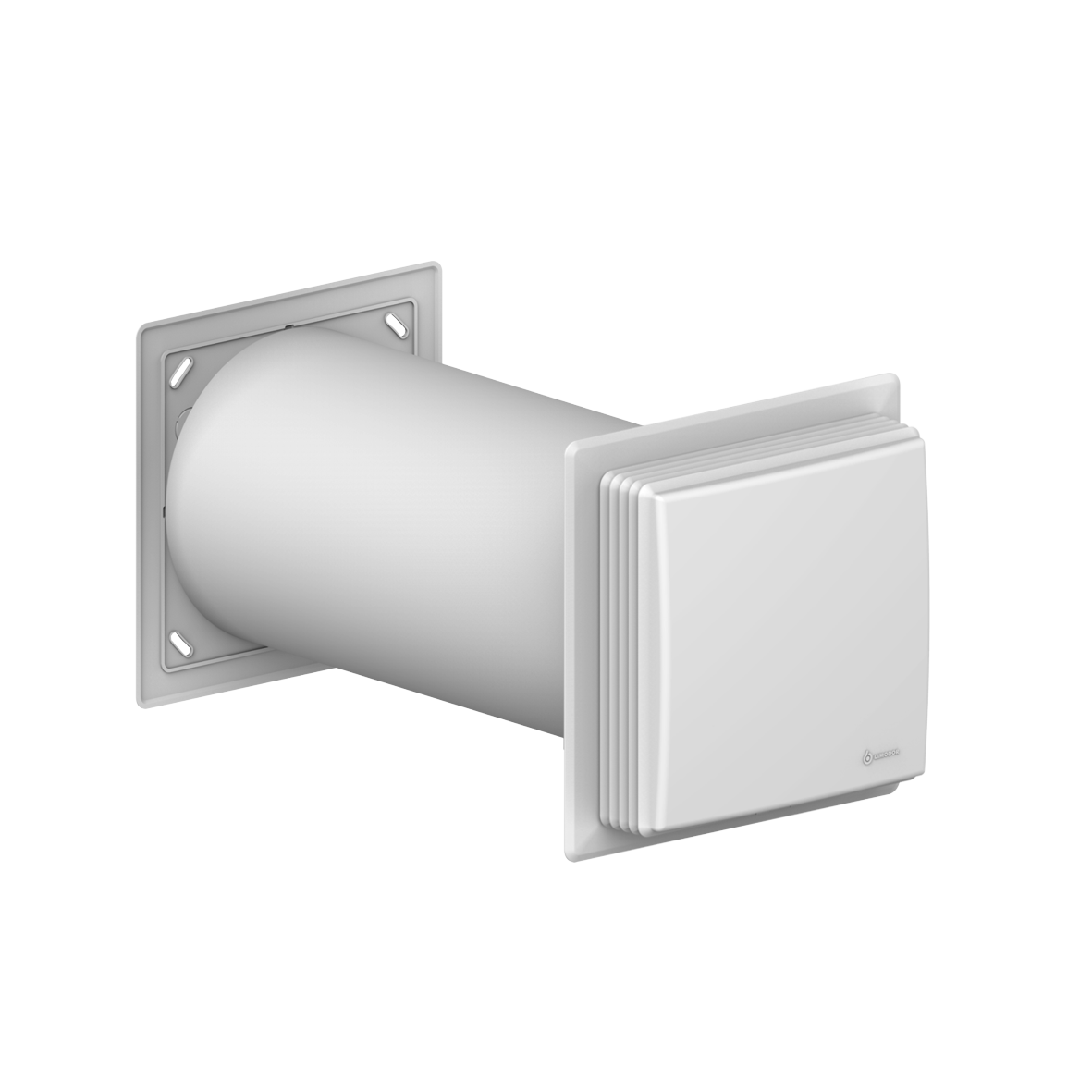

Produktbild

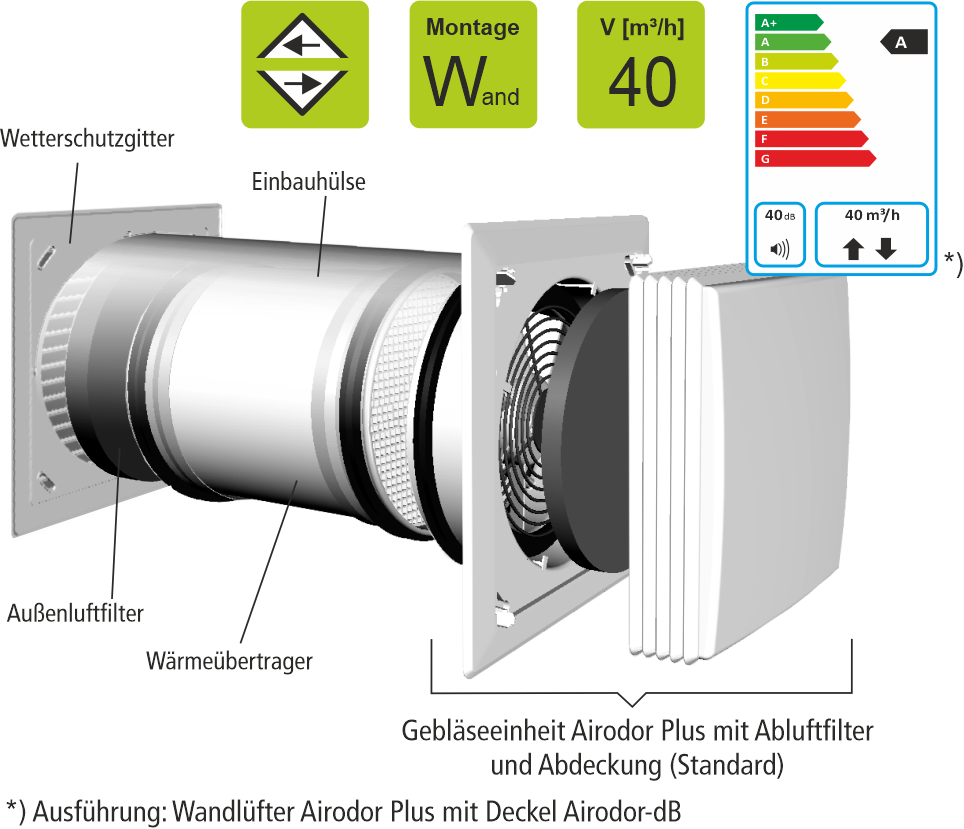

Produktbeschreibung

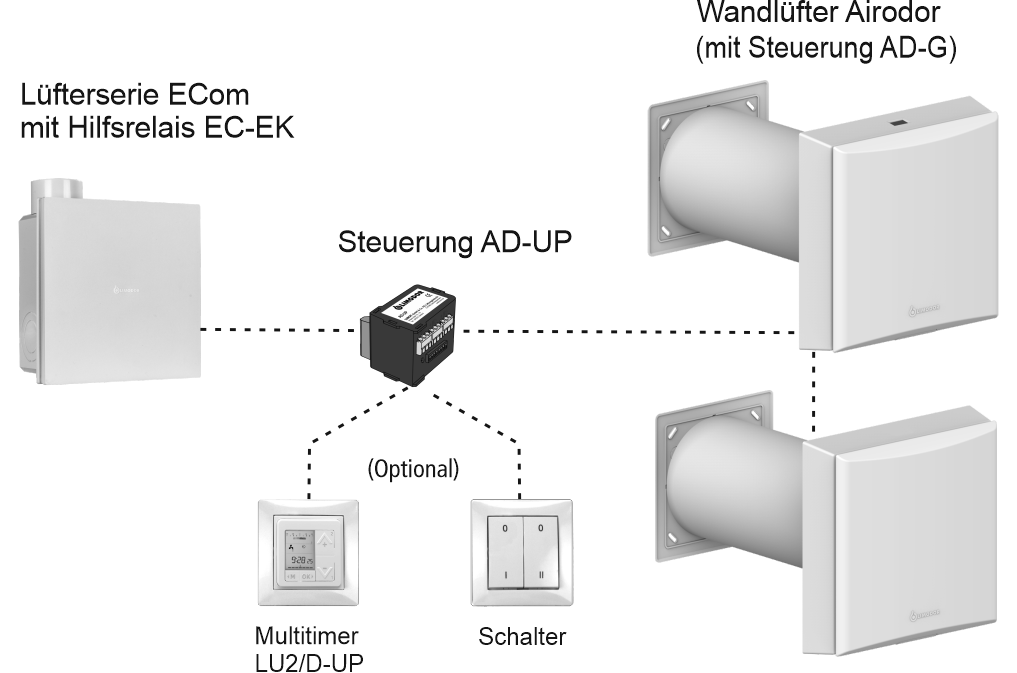

Schaltbeispiel mit AD-UP

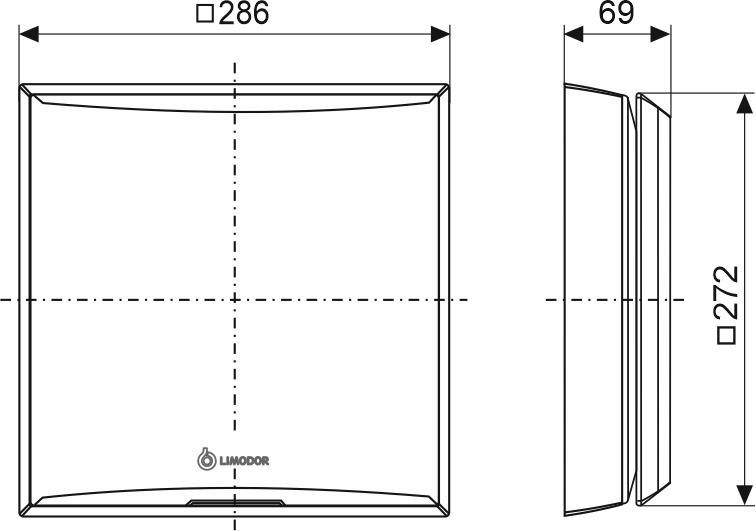

Maße Deckel Airodor-dB
Produktbild

Produkt-Einzelteile Wandlüfter Airodor Plus

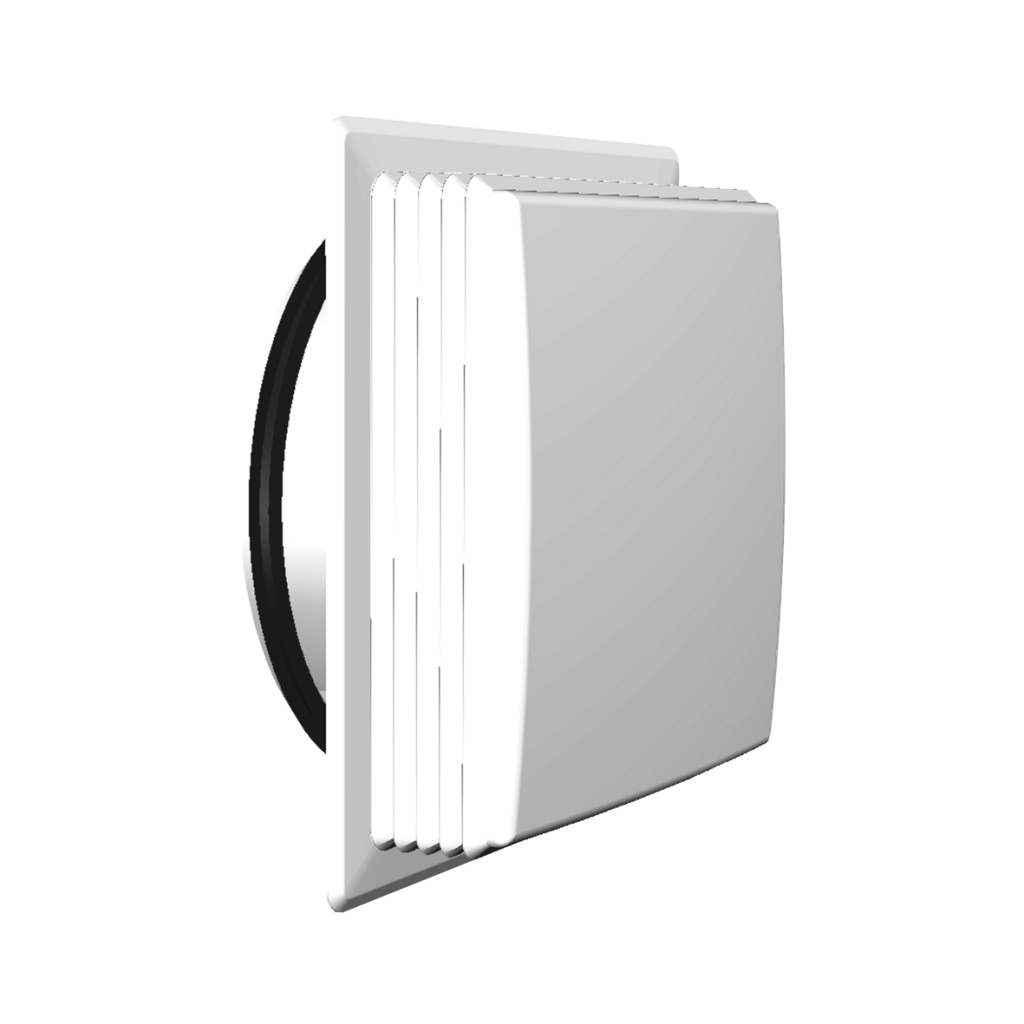

Gebläseeinheit Airodor Plus

Artikel-Nr.: 38020

Beschreibung:
Gebläsemotor Airodor Plus inkl. Abdeckhaube und Abluftfilter (ISO Coarse >45%).

Anwendungsbereich:
Ersatzmotor inkl. Abdeckhaube für Wandlüfter Airodor.

Technische Daten:
Volumenstrom (max): 40 m³/h
Spannung: 12 VDC
Steuereingang: PWM
Filterklasse Abluft: ISO COARSE >45%
Gehäusegewicht: 1,5 kg
Gehäusefarbe: weiß (ähnlich RAL 9016)

Gebläseeinheit Airodor Plus/PT

Artikel-Nr.: 38021

Beschreibung:
Gebläsemotor Airodor/PT inkl. Abdeckhaube, Abluftfilter (ISO COARSE >45% -alt: G3-), Fühler PT1000 und Stiftleiste, zur Temperaturansteuerung des reversierenden Betriebes.

Anwendungsbereich:
Ersatzmotor inkl. Abdeckhaube für Wandlüfter Airodor.

Technische Daten:
Volumenstrom (max): 40 m³/h
Spannung: 12 VDC
Steuereingang: PWM
Filterklasse Abluft: ISO COARSE >45%
Gehäusegewicht: 1,5 kg
Gehäusefarbe: weiß (ähnlich RAL 9016)

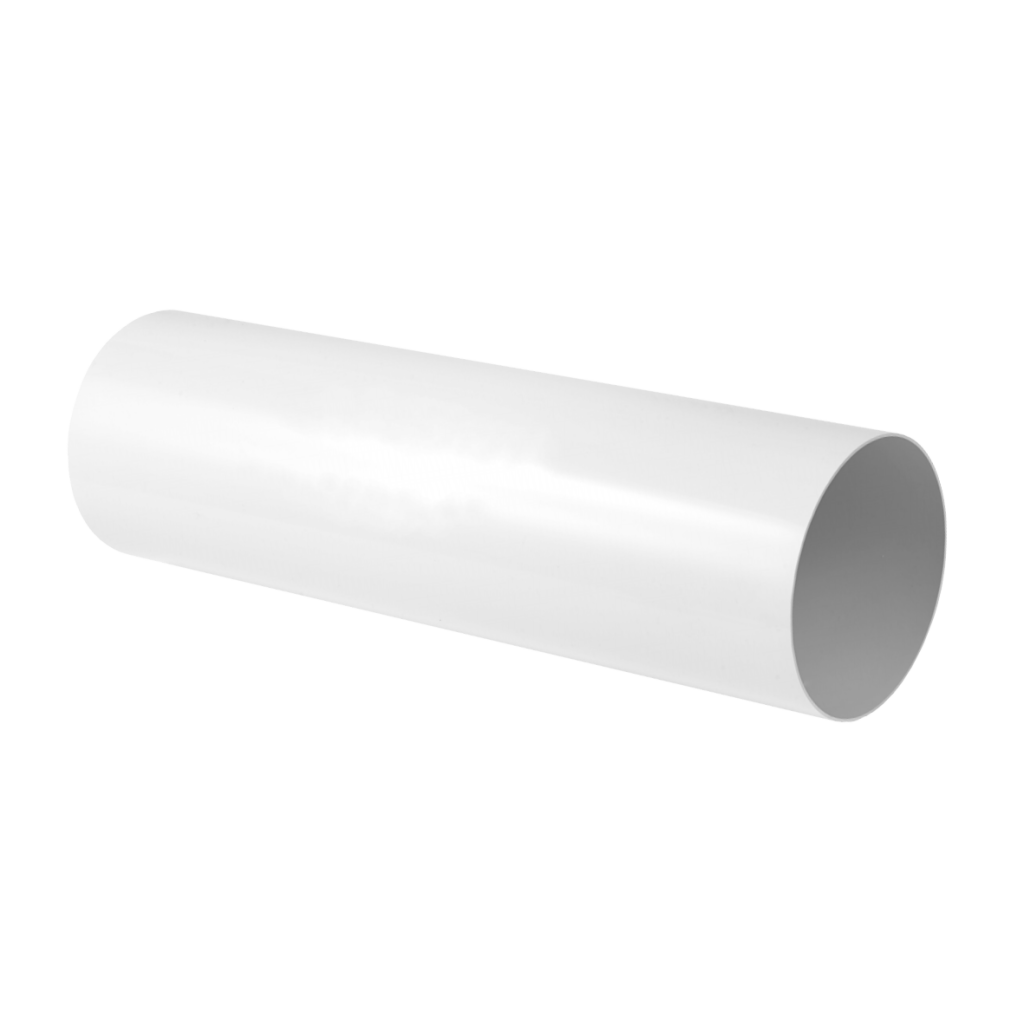

Einbauhülse Airodor/L500

Artikel-Nr.: 38041

Beschreibung:
Einbauhülse Ø160mm mit Kabelanschlusskasten für Wandlüfter Airodor und Wandstärken bis 500 mm..

Anwendungsbereich:
Einbauhülse für Wandlüfter Airodor oder Montagekörper 250×250/L500.

Technische Daten:
Rohrhülsen-Ø: 160 mm
Rohrlänge: 500 mm

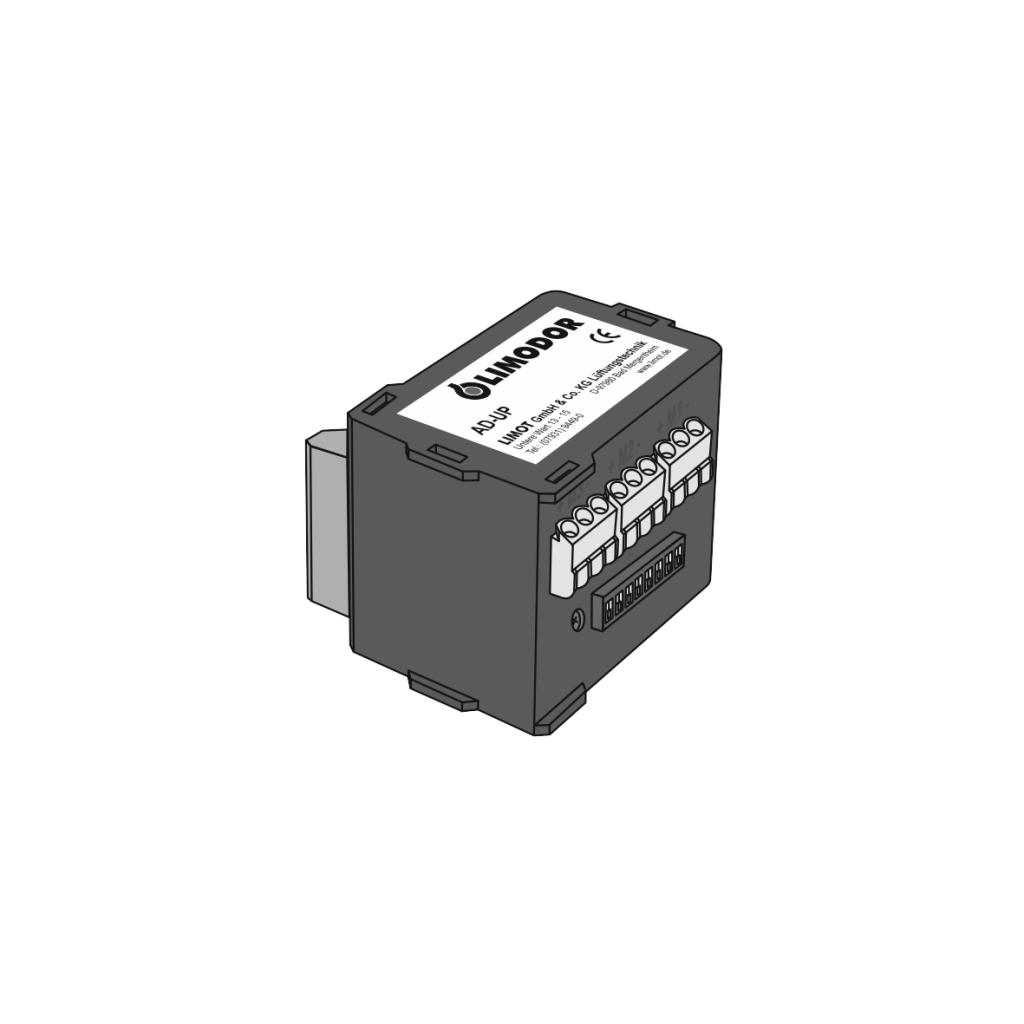

Steuerung AD-UP

Artikel-Nr.: 99371

Beschreibung:
Steuerung AD-UP (Version 4.04) für bis zu 3 Wandlüfter Serie Airodor Plus oder Airodor Plus/PT. Einsetzbar für Einzel- oder Paarbetrieb mit Einstellmöglichkeiten z.B. der Taktung und einer Grundlüftung mit 10 m3/h. Ansteuerung der 2 Volumenstromstufen 20 und 40 m3/h z.B. über einen Lüfterschalter mit 2-teiliger Wippe (Zubehör, Art.-Nr.: 99611) oder andere Schaltelemente (Zubehör; z.B. Hygrostat, Zeitschaltuhr). Vorbereitete Anschlüsse für einen reinen Zuluftbetrieb bei Klemmenbelegung (potenzialfrei) und DIP-Schalterauswahl.

Anwendungsbereich:
Wandlüfter Airodor Plus oder Airodor Plus/PT

Technische Daten:
Betriebsspannung: 230VAC/50 Hz
Steuerausgang: 12 VDC
Leistungsaufnahme/Standby: 0,7/0,3 W
Ausgangsspannung: PMW
Umgebungstemperatur: -10 bis +50 °C
Schutzart: IP 20
Montage: Einbau in Schalterdose
Gehäuseabmaße (LxBxH): 55x47x40 mm

Optionales Zubehör:
– Multitimer LU2/D-UP (#99505)
– Lüfterschalter 2-stufig/1-fach (#99611)
– Lüfterschalter 2-stufig/2-fach (#99612)

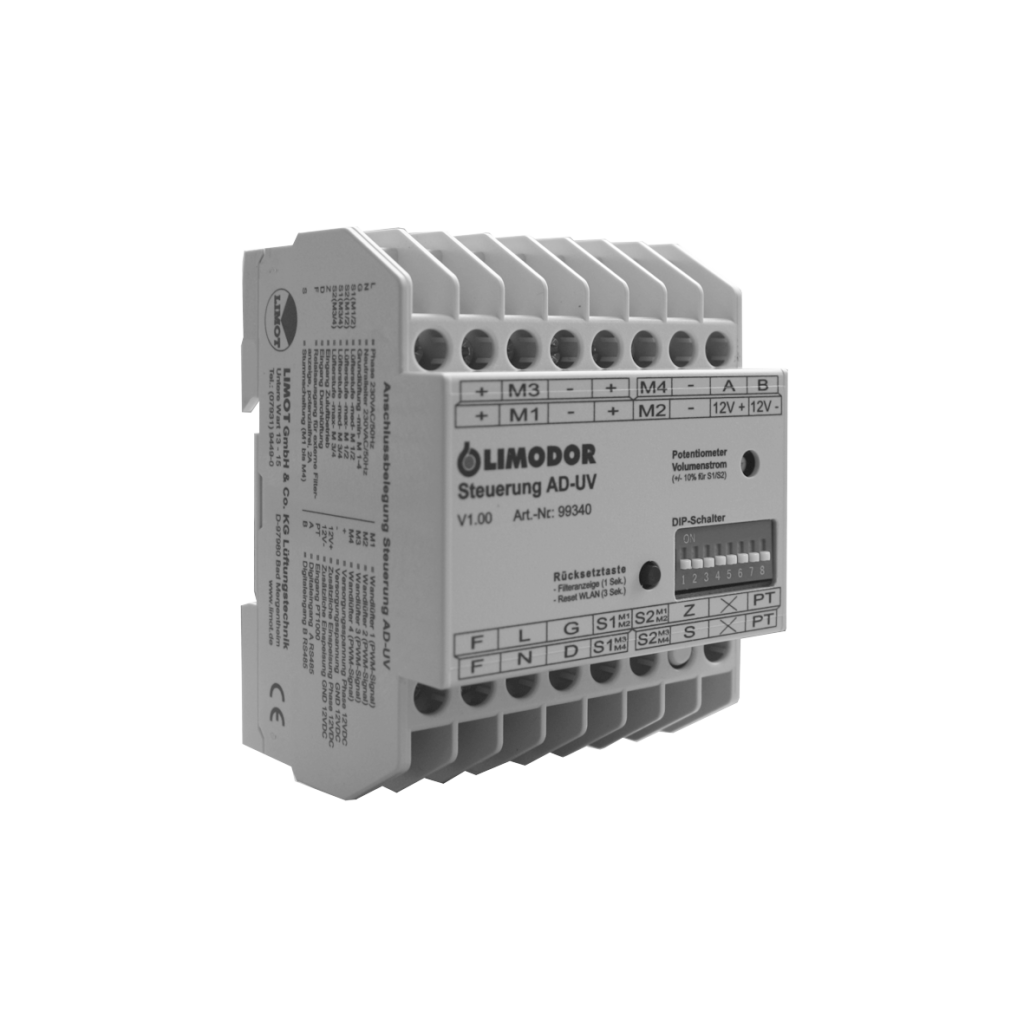

Steuerung AD-UV

Artikel-Nr.: 99370

Beschreibung:
Steuerung AD-UV (Version 4.04) für bis zu 8 Wandlüfter Serie Airodor Plus oder Airodor Plus/PT zur Montage in Unterverteilung auf EN-Profilschiene 35 mm. Ansteuerung der Wandlüfter mit einem PWM-Steuersignal mit insgesamt 9 Programmfunktionen (Einzel- oder Paarbetrieb, Zuluft- oder Durchlüftungsstufe mit unterschiedlichen Volumenstromstufen oder Stummschaltung). Funktionsschaltung der Wandlüfter unter Berücksichtigung von festgelegten Prioritäten. Die Steuerung verfügt über eine laufzeitabhängige Filterkontrollanzeige mit Rückstellfunktion sowie analoge Schalteingänge (230VAC/50Hz) bzw. einen Digitaleingang RS485. Mittels eine 12 VDC-Einspeisung (Steuermodul LSM12V/54W; Zubehör) können bis zu 16 Wandlüfter mittels Kaskadierung betrieben werden.

Anwendungsbereich:
Wandlüfter Airodor Plus oder Airodor Plus/PT

Technische Daten:
Netzspannung (sekundär): 230VAC/50Hz
Steuerausgang: 12 VDC
Steuerungsart: PWM
Leistungsaufnahme: 0,9/0,2 W
Stromaufnahme: 8 mA
Schaltleistung: 20 Watt
Montage: UV auf EN-Profilschiene
Digitaleingang: RS485
Einsatztemperaturen: -10 bis +50 °C
Schutzart: IP20
Gehäuseabmaße (LxBxH): 70x90x61 mm

Optionales Zubehör
– Fernsteuermodul LSM12V/54W (#99352)
– Multitimer LU2/D-UP (#99505)
– Lüfterschalter 2-stufig/1-fach (#99611)
– Lüfterschalter 2-stufig/2-fach (#99612)

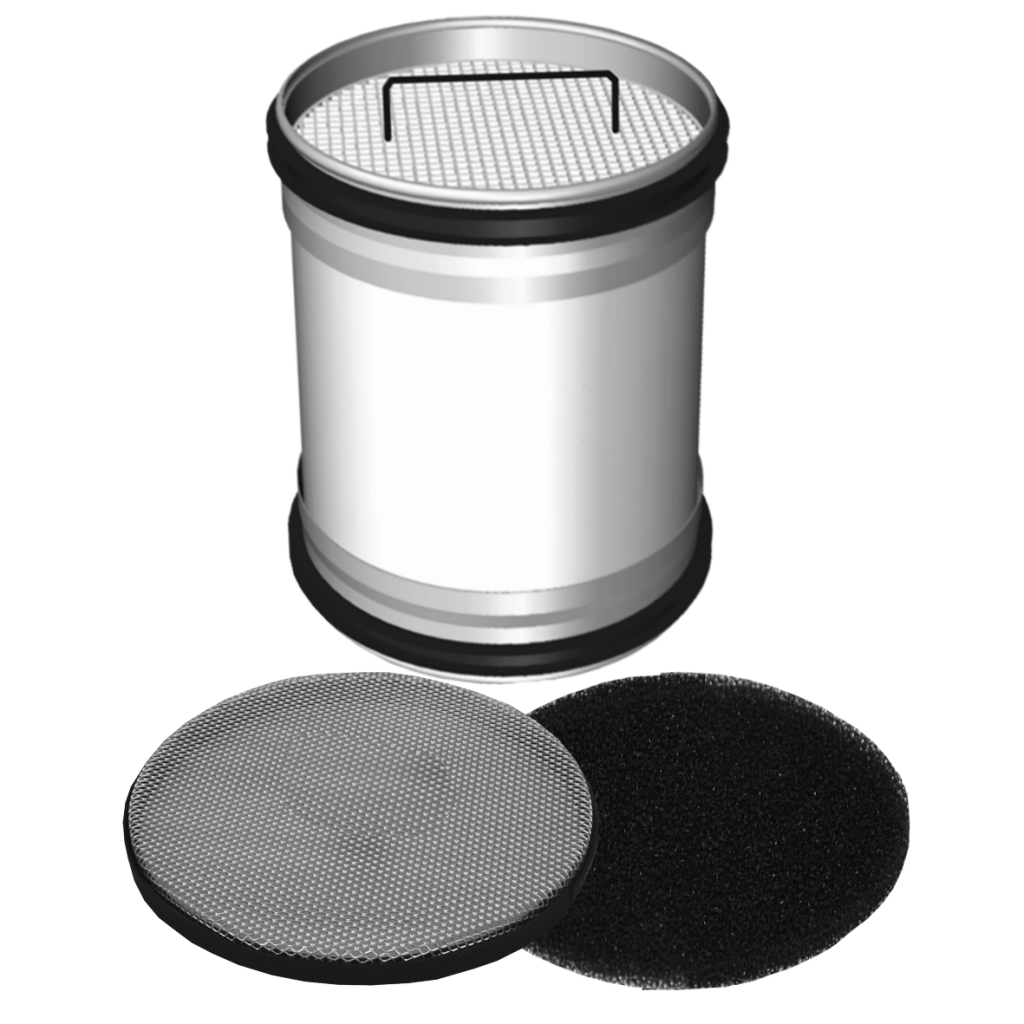

Wärmeübertrager Airodor

Artikel-Nr.: 38042

Beschreibung:
Keramik-Wärmeübertrager mit Halterung inkl. Lippendichtung zum Einsetzen in Einbaurohr Airodor/L500 oder /L800. Lieferung inklusive Filter (ISO COARSE >45%) und Fliegengitter.

Anwendungsbereich:
Wärmeübertrager Wandlüfter Airodor.

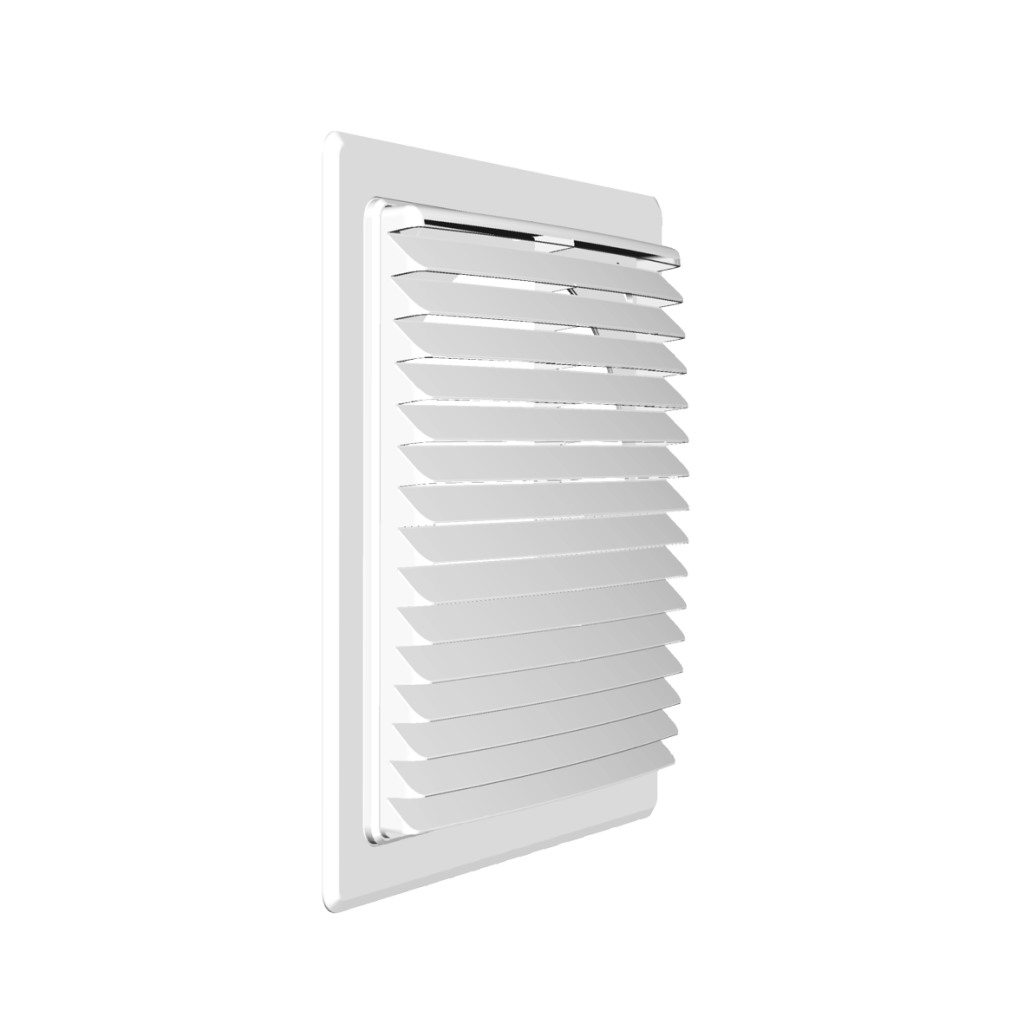

Wetterschutzgitter Airodor

Artikel-Nr.: 38044

Beschreibung:
Wetterschutzgitter mit Durchschiebesicherung und Montageset als Außenabdeckung für Wandlüfter Airodor.

Anwendungsbereich:
Außenwandabschluss für Wandlüfter Airodor.

Technische Daten:
Material: AS (licht-/farbecht)
Farbe: weiß (ähnlich RAL 9016)
Gewicht: 0,2 kg
max. Anschlussnennweite: 160 mm
Abmaß (LxBxH): 200x200x24 mm

Bezeichnung Kurzbeschreibung Art.-Nr.

Multitimer LU2/D-UP

Digitale 2-Kanal-Schaltuhr mit Wochenplan und LCD-Display für Einbau in einer Schalterdose. 99505

Fernsteuermodul LSM12V/54W

Einspeisstrafo (Montage Hutschiene) für Steuerung AD-UV oder AD-G. Versorgungsspannung: 230VAC/50Hz, Ausgangsspannung: 12 VDC. 99352

Lüfterschalter 2-stufig/1-fach

Serienschalter als 2-teilige Wippe (Aufdruck 0, I bzw. II) und Abdeckrahmen. 99611

Lüfterschalter 2-stufig/2-fach

Wie vor, jedoch inkl. Blinddeckel und AbdeckRahmen. 99611
Bezeichnung Kurzbeschreibung Art.-Nr.
Montagekörper 250×250/L500 Kürzbarer EPS-Montagekörper für den Außenwand-Einbau. Dient zur Aufnahme der Einbauhülse Airodor/L500. 38028
Deckel Airodor-dB Schallgedämmter Innenabdeckung. Deckelausführung zur Aufnahme eines Pollenfilter (Filterklasse F7) vorbereitet. 38035
Schalldämmplatte Airodor Erhöhung der Schalldämmung. Einsetzbar in Einbauhülse Airodor (#38041 oder #38046). Plattenlänge: 215 mm 74010
Einbauhülse Airodor/L800 Kürzbare Einbauhülse mit Durchmesser 160 mm für Montagekörper bzw. Wandlüfter Serie Airodor. Einbaulänge 260 – 800 mm. 38046
Bezeichnung Kurzbeschreibung Art.-Nr.
Fassadenelement FS160/215×50 -Airodor- Luftkanalanbindung Wandlüfter Airodor für die Fensterlaibung. Wetterschutzgitter in der Ausführung Aluminium oder Edelstahl als Zubehör wählbar. 98273
Außengitter FS-ALU Wetterschutzgitter für Fassadenelement Serie FS aus Aluminium, Lufteinlassöffnungen: vertikal 98272
Außengitter FS-V2A Wie vor, jedoch in Edelstahl. 98271

Wetterschutzgitter Airodor-Anthrazit Wetterschutzgitter inklusive Durchschiebesicherung als alternative Abdeckung Wetterschutzgitters #38044. Farbe: Anthrazit (ähnlich RAL7016) 38030
Außenhaube 185x185mm-V2A Edelstahlhaube mit Schalldämmung und Durchschiebesicherung. Einsetzbar als alternative Abdeckung Wetterschutzgitters #38044. Abmaße (LxBxH): 185x185x90 mm, Farbe: natur (Edelstahl) 98274
Außenhaube 185x185mm-V2A-weiss wie vor, jedoch Farbe: weiss (RAL ähnlich 9016) 98276
Außenhaube 205x205mm-V2A Außenwandanschluss für 2-Wege-Rohr (Wandlüfter AirVital), Einbauhülse Airodor (Wandlüfter Airodor) oder Wandhülse 160-S/500 (Zulufteinrichtung ALD-S160). Abmaße (LxBxH): 205x205x57 mm, Farbe: natur (Edelstahl) 38027
Bezeichnung Kurzbeschreibung Art.-Nr.
Fliegengitter Airodor Metall-Fliegengitter als Aufsteckvorrichtung am Wärmeübertrager. 79462
Filterset Airodor-G3 2-teiliges Filterset (Zu-/Abluft) für Airodor.
– Filtergröße: Durchmesser 142/148 mm
– Filterklasse: ISO Coarse >45% (alt: G3)
– Packungsinhalt/Set: 1 Stück
38045
Filter Deckel Airodor-dB (F7) Filterkassette für Deckel Airodor-dB.
– Filtergröße: 224x224mm
– Filterklasse: ePM1 >50% (alt: F7)
– Packungsinhalt/Set: 1 Stück
38017
Abdeckplatte compact Abdeckplatte Premium-Design für Lüfterserie compact (Verwendung bei Filter Deckel Airodor-dB (F7) in Kombination mit Deckel Airodor-dB. 90080
