Zuluft für Rollladenkasten

Frische Luft. Ideal für die Gebäudesarnierung.

Das Luftdurchlassventil LDV/NAS oder auch die Zulufteinrichtung MLL-ZE/R eigenen sich speziell für den Einbau in einem mauerliegenden Rollladenkasten. Bedingt duch dem Luftverbund nach Außen strömt frische Luft über die Öffnungen im Rollladenkasten und der Einrichtung in den Wohnraum. Die MLL-ZE/R besticht insbesondere durch die flache Aufbauhöhe. Die Blende in weiß (ähnlich RAL9016) ist mit einem leicht wechselbaren Filter ausgerüstet und kann bei Bedarf geschlossen werden. Das spezielle Design garantiert eine optimale Lufteinströmung.

Luftdurchlassventil LDV/NAS

BESCHREIBUNG

Luftdurchlassventil als Zuluft-/Abluftventil mit/ohne Filter. Bestehend aus einem weißen Kunststoffgehäuse (Farbe ähnlich RAL 9016) mit seitlichem Luftauslass, Regulierplatte und großflächigem Filter (Filterklasse ISO Coarse >45%). Die Luftmenge kann mittels der Regulierplatte stufenlos eingestellt werden. Die Stellung der Regulierplatte wird seitlich am Gehäuse optisch angezeigt.

– stufenlos einstellbarer Volumenstrom
– Standard-Filterklassifizierung ISO Coarse <45% (alt: G3)
– Zwangslüftung einstellbar

Artikelnummer: 98201

TECHNISCHE DATEN

Montageart: Aufputz/Rollladen
Volumenstrom bei 10 Pa mit Filter: 30 m³/h
Volumenstrom bei 10 Pa ohne Filter: 55 m³/h
Leckage (+/-10 Pa): 1,1 m³/h
Farbe: Weiß (ähnlich RAL 9016)
Abmaß (LxBxH): 170x170x52 mm

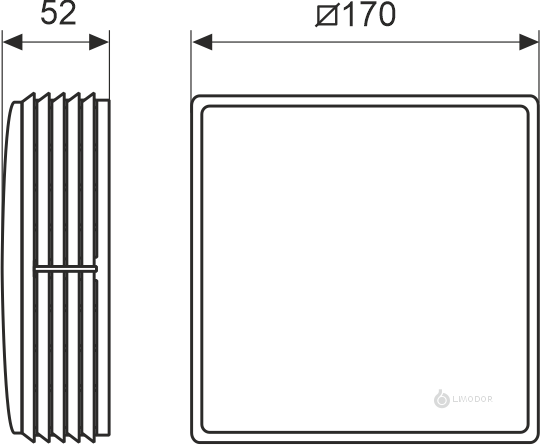

Abmaße

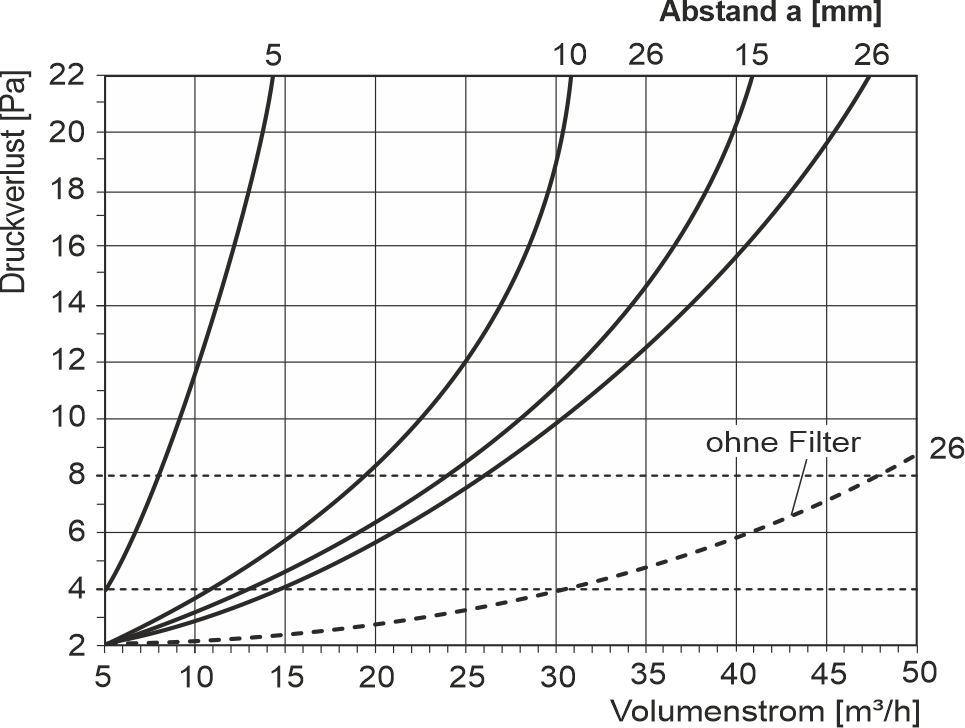

Volumenstrom-Kennlinien

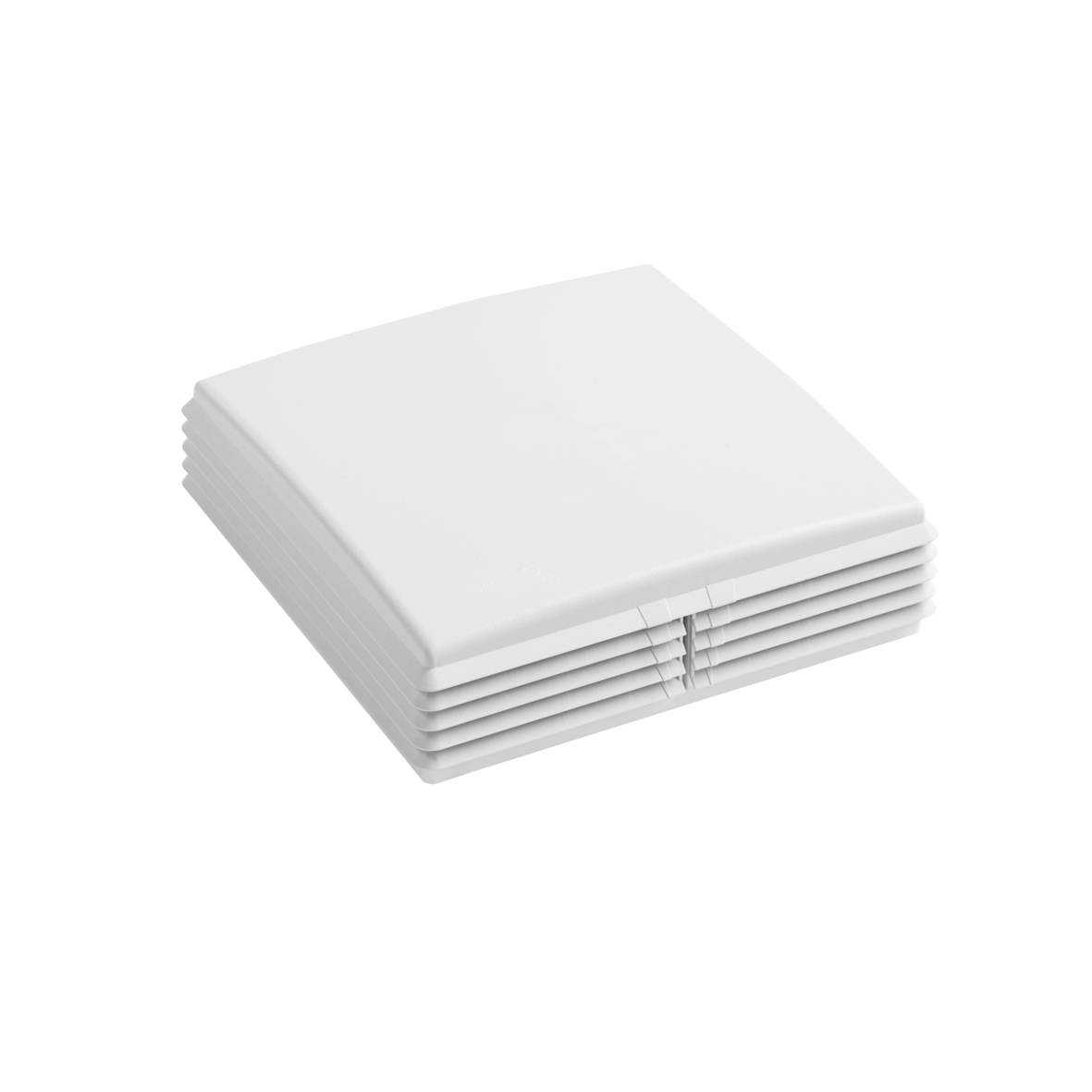

Produktbild

Zulufteinrichtung MLL-ZE/R

BESCHREIBUNG

Die Zulufteinrichtung MLL-ZE/R3 ist für den Einbau im Rollladenkasten geeignet. Sie besteht aus der Innenabdeckung (Frontblende) inkl. Filter (Filterklasse ISO Coarse >45%), sowie einem Gehäuserahmen. Der Volumenstrom und die Lufteinströmrichtung ist über ein Regulierelement an der Innenabdeckung regel-/einstellbar und visuell sichtbar. Das Regulierelement ermöglicht in einem Bedarfssfall (z.B. bei Rauchentwicklung in der Außenluft) eine „Geschlossenstellung“. Zur Filterpflege kann die Frontblende ohne Werkzeug abgenommen werden.

– stufenlos einstellbarer Volumenstrom
– Standard-Filterklassifizierung ISO Coarse <45% (alt: G3)
– Zwangslüftung einstellbar

Artikelnummer: 98003

OPTIONALES ZUBEHÖR:

– Filter KLL-Z-Line/V3 F7 (#96904)

TECHNISCHE DATEN

Montageart: Rollladenkasten
Volumenstrom bei 8 Pa: 27 m³/h
Volumenstrom bei 4 Pa: 15 m³/h
Farbe: weiß (ähnlich RAL 9016)

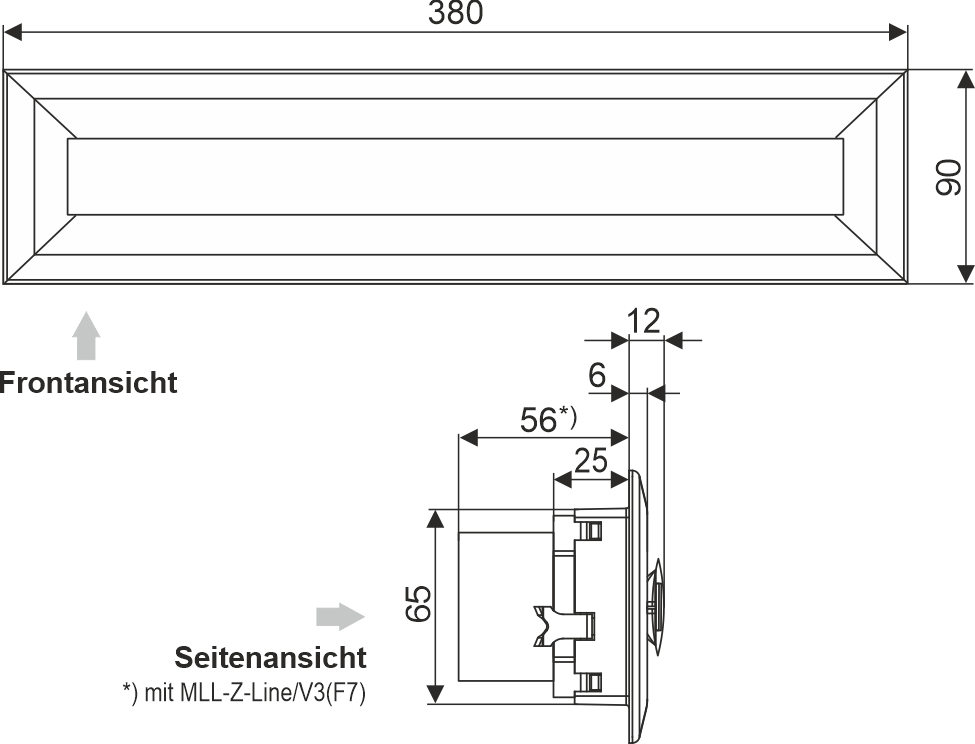

Abmaße

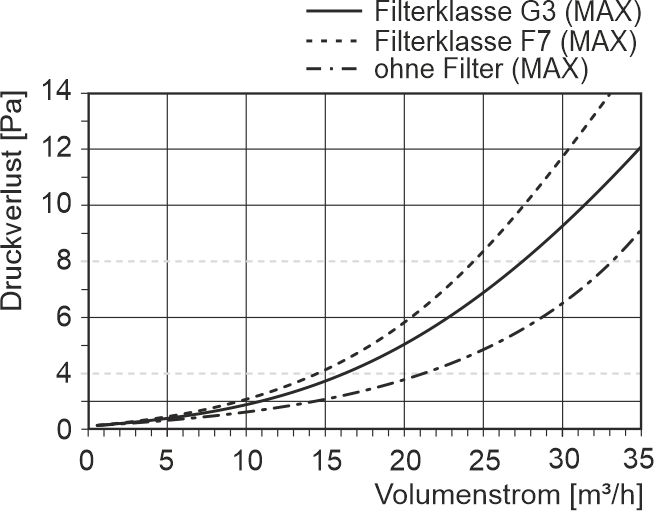

Volumenstrom-Kennlinien

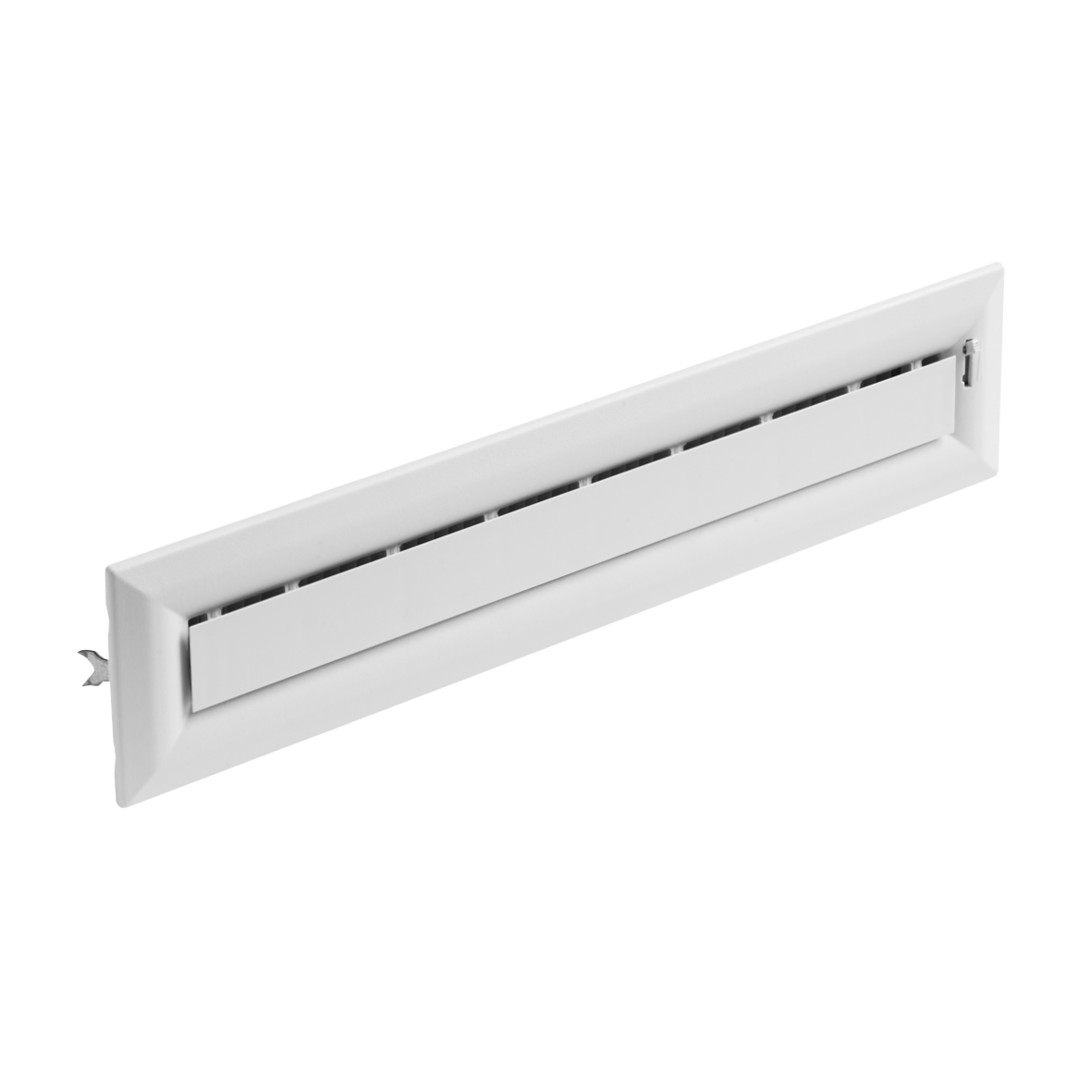

Produktbild

Bestellhinweise Zubehör

Bezeichnung Kurzbeschreibung Art.-Nr.
Bodenplatte + Stutzen NW80 Zubehör für Rohranbindung des Luftdurchlassventil LDV/NAS in NW80. 98235
Bezeichnung Kurzbeschreibung Art.-Nr.

Filter LDV/NAS (G3)

Filter für Aussenwand-Luftdurchlass Serie ALD bzw. Luftdurchlass LDV/NAS.
– Filterklasse: ISO Coarse >45% (alt: G3)
– Filtergröße: 600×35 mm
– Packungsinhalt: 5 Stück

 98241

Filter LDV/NAS (F5)

Wie vor, jedoch Filterklasse ePM10>50% (alt: M5).

 98242

Filter MLL/V3 (G3)

Filter für Zulufteinrichtung Serie MLL und -ZEF (Verschlusselement Version 2 und 3)
– Filtergröße: 326×50 mm
– Filterklasse: ISO Coarse >45% (alt: G3)
– Packungsinhalt: 5 Stück

 96903

Filter MLL-Z-Line/V3 (F7)

Wie vor, jedoch Filterklasse: ePM1>50% (alt: F7).
– Packungsinhalt: 1 Stück

 96904
