air clean-System

Das patentierte System für die Wohnraumlüftung.

Das air clean-System
Sehr leises, flexibles und energiesparendes Lüftungssystem mit Wärmeübertrager für Wohneinheiten bis ca. 120 m². Dezentrale Abluft und zentrale Zuluft für den Einsatz im mehrgeschossigen Wohnungsbau oder in Einfamilienhäusern. Individuelle Anpassung der Volumenströme und Steuerungen. Automatische Steuerung des Zuluftvolumenstromes (EC-Ventilatortechnik) über die manuelle oder sensorgesteuerte Zuschaltung der Lüftungsgeräte (Abluft) Serie compact-VK mit Filter G3. Das System erfüllt die Anforderung einer kontrollierten Wohnungslüftung nach DIN 1946-6 und gleichzeitig die Bedarfslüftung der DIN 18017-3 von innenliegenden Räumen (z.B. Bäder, WC’s oder Kochnischen).

– Lüftungsanlage erfüllen Energieklasse „A“
– Anlagensteuerung durch Nutzerverhalten.
– Intelligente Steuersensorik in den Abluftgeräten.
– Keine Einregulierung des Abluftvolumenstromes.
– Niedriger Energieeinsatz von <0,15W/m³/h (Abluftgeräte)/ <0,36W/m³/h (Anlage)

air clean-System 120

BESCHREIBUNG

Wohnungslüftungs mit Wärmetauscher und einem planmäßigen Abluft-Volumenstrom von maximal 120 m³/h. Dezentrale Abluftführung mit einer bedarfsgesteuerte Anpassung des Zuluft-Volumenstromes durch eine Steuerelektronik.
Der Abluft-Volumenstrom wird über 2 Unterputz-Lüftungsgeräte Serie compact 60-30-VK gewährleistet. Die Schaltung der Volumenströme erfolgt über bauseitige Schalter. Das Gebläse (2-stufig mit Strommessplatine VK) des Lüftungsgerätes ist mit einem Filter (Filterklasse ISO Coarse >45%) und einer weißen Abdeckplatte (Farbe ähnlich RAL 9016, Premium Design) ausgestattet. Eine Verwendung von Grund-/Zusatzmodulen (z.B. Feuchteregler C-FR) bzw. zentraler Ansteuerung ist optional möglich.

Für den Zuluft-Volumenstrom steht eine zentrale Ventilatorbox EC 200 (EC-Technik mit 10 VDC-Eingang) zur Verfügung. Die Steuerung EC10-1 (Einbau im Schaltschrank) gibt eine Steuerspannung von max. 10 VDC an die Ventilatorbox zur Anpassung des Zuluft-Volumenstromes aus. Mittels Wärmeübertrager Serie PWT180 erfolgt die Wärmeübertragung zwischen Ab- und Zuluft. Der Tauscher besteht aus einem EPP-Gehäuse mit Gegenstrom-Wärmeübertrager aus Aluminium, einem integrierten Pollenfilter (Filterklasse F5) sowie einer beiliegenden Sommerkassette.

Das System verfügt über eine integrierte Frostschutzeinrichtung und schaltet die Ventilatorbox (Zuluft) bei Unterschreitung einer einstellbaren Ansprechtemperatur ab. Eine höhere Außenluftfilterung (Filterklasse F7 inkl. Vorfilterung ISO COARSE >45%; Zubehör) ist bei Verwendung der Sommerkassette möglich. Der Filter ist bei allen Baugruppen (Lüfter/Wärmetauscher) ohne Werkzeug für Wartungsarbeiten zugänglich.

Artikelnummer: 62091

SYSTEM-KOMPONENTEN

2 x Einbaukasten compact (#80000)
2 x Gebläse compact-VK (#00077)
1 x Ventilatorbox EC200 (#62002)
1 x Wärmeübertrager PWT180-L (#62252)
1 x Steuerung EC10-1 (#99330)

TECHNISCHE DATEN

Volumenstromeinsatzbereich (Vmax)1): 30(40) – 110 m³/h
Temperaturänderungsgrad 1): 73 %
Spezifische Eingangsleistung 1):< 0,35 W/m³/h
Energieeffizienzklasse max. 1): A
Schallleistungspegel LWA 1): 31 dB (0,7 x Vmax)
Frostschutzeinrichtung: vorhanden
Steuerung/Regelung 2): variabel:

1) in Verbindung mit System-Komponenten
2) durch compact-VK/Steuerung EC10-1 geregelt

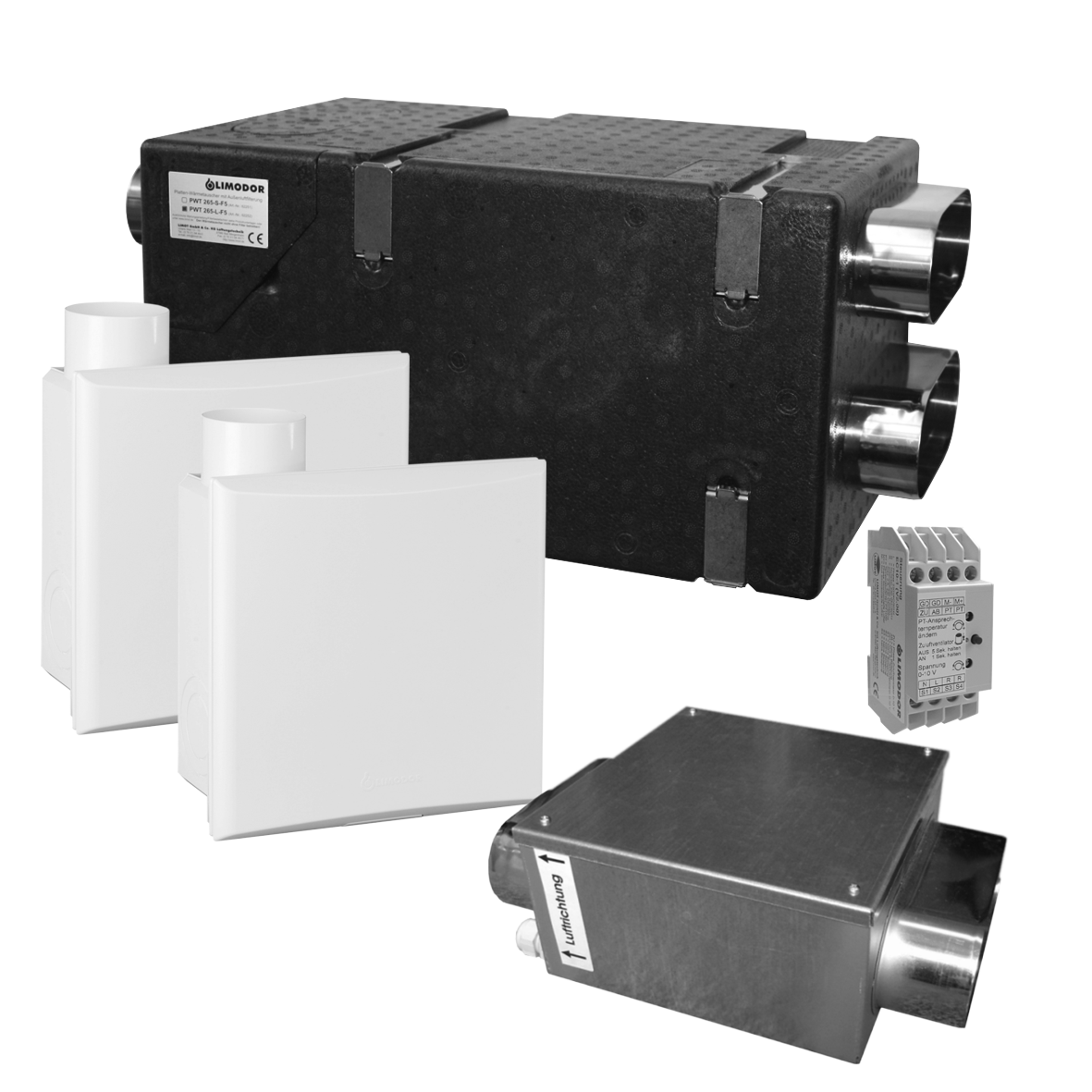

Produktbild

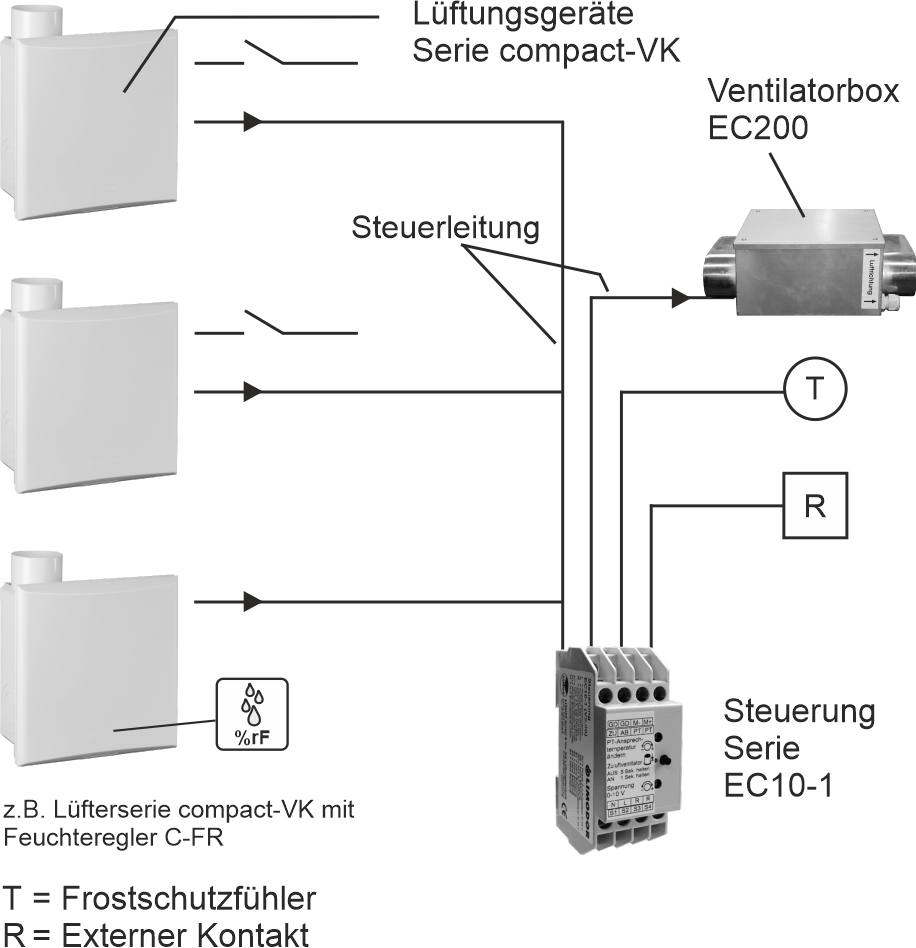

Einbindungsbeispiel air clean-System

air clean-System 180

BESCHREIBUNG

Wohnungslüftungs mit Wärmetauscher und einem planmäßigen Abluft-Volumenstrom von maximal 120 m³/h. Dezentrale Abluftführung mit einer bedarfsgesteuerte Anpassung des Zuluft-Volumenstromes durch eine Steuerelektronik.
Der Abluft-Volumenstrom wird über 2 Unterputz-Lüftungsgeräte Serie compact 60-30-VK gewährleistet. Die Schaltung der Volumenströme erfolgt über bauseitige Schalter. Das Gebläse (2-stufig mit Strommessplatine VK) des Lüftungsgerätes ist mit einem Filter (Filterklasse ISO Coarse >45%) und einer weißen Abdeckplatte (Farbe ähnlich RAL 9016, Premium Design) ausgestattet. Eine Verwendung von Grund-/Zusatzmodulen (z.B. Feuchteregler C-FR) bzw. zentraler Ansteuerung ist optional möglich.

Für den Zuluft-Volumenstrom steht eine zentrale Ventilatorbox EC 200 (EC-Technik mit 10 VDC-Eingang) zur Verfügung. Die Steuerung EC10-1 (Einbau im Schaltschrank) gibt eine Steuerspannung von max. 10 VDC an die Ventilatorbox zur Anpassung des Zuluft-Volumenstromes aus. Mittels Wärmeübertrager Serie PWT180 erfolgt die Wärmeübertragung zwischen Ab- und Zuluft. Der Tauscher besteht aus einem EPP-Gehäuse mit Gegenstrom-Wärmeübertrager aus Aluminium, einem integrierten Pollenfilter (Filterklasse F5) sowie einer beiliegenden Sommerkassette.

Das System verfügt über eine integrierte Frostschutzeinrichtung und schaltet die Ventilatorbox (Zuluft) bei Unterschreitung einer einstellbaren Ansprechtemperatur ab. Eine höhere Außenluftfilterung (Filterklasse F7 inkl. Vorfilterung ISO COARSE >45%; Zubehör) ist bei Verwendung der Sommerkassette möglich. Der Filter ist bei allen Baugruppen (Lüfter/Wärmetauscher) ohne Werkzeug für Wartungsarbeiten zugänglich.

Artikelnummer: 62091

SYSTEM-KOMPONENTEN

2 x Einbaukasten compact (#80000)
2 x Gebläse compact-VK (#00077)
1 x Ventilatorbox EC200 (#62002)
1 x Wärmeübertrager PWT180-L (#62252)
1 x Steuerung EC10-1 (#99330)

TECHNISCHE DATEN

Volumenstromeinsatzbereich (Vmax)1): 30(40) – 164 m³/h
Temperaturänderungsgrad 1): 73 %
Spezifische Eingangsleistung 1):< 0,35 W/m³/h
Energieeffizienzklasse max. 1): A
Schallleistungspegel LWA 1): 31 dB (0,7 x Vmax)
Frostschutzeinrichtung: vorhanden
Steuerung/Regelung 2): variabel:

1) in Verbindung mit System-Komponenten
2) durch compact-VK/Steuerung EC10-1 geregelt

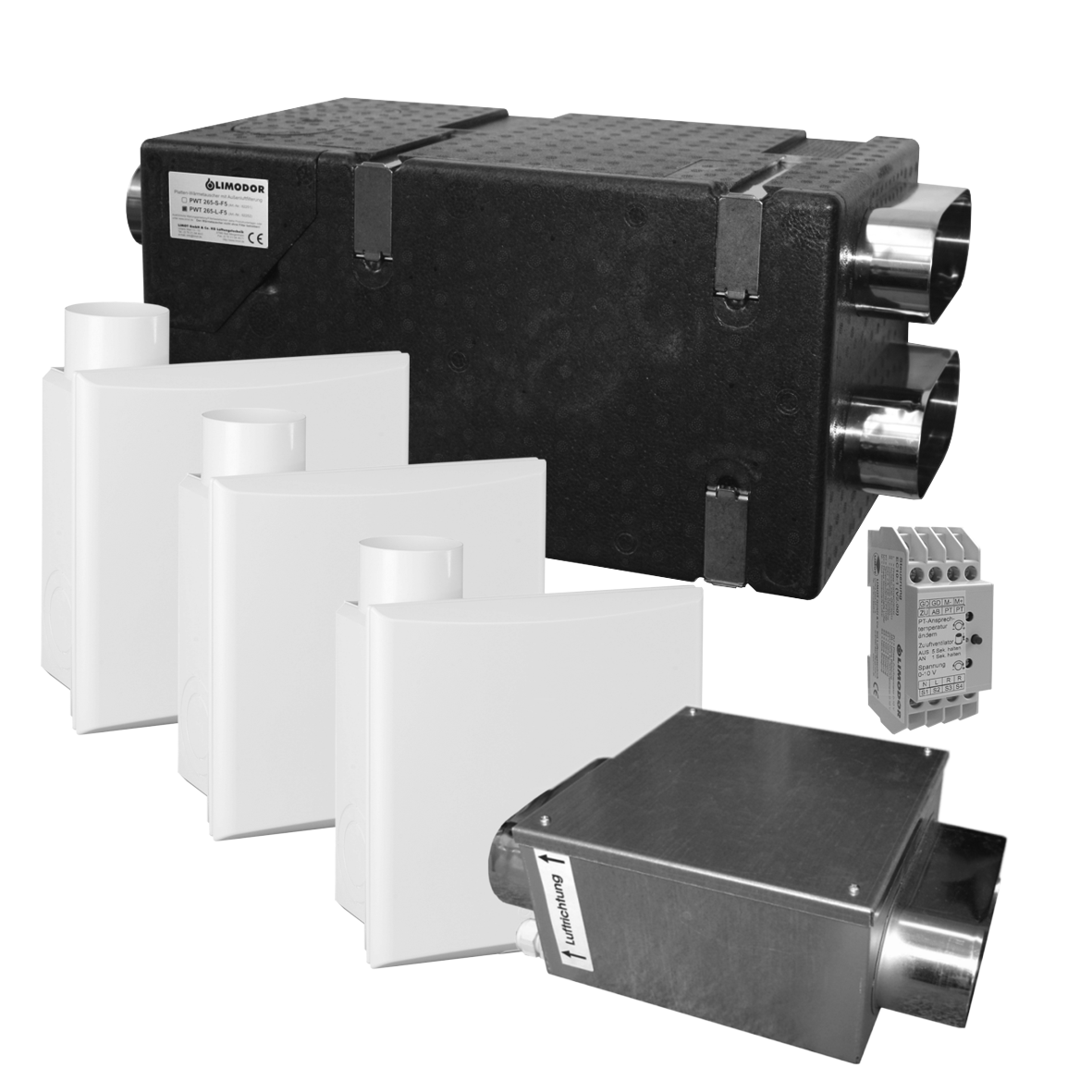

Produktbild
Einbindungsbeispiel air clean-System

Bestellhinweise Systemkomponenten

Bezeichnung Kurzbeschreibung Art.-Nr.

Einbaukasten compact

Einbaukasten mit Anschlussmöglichkeit Stutzen -seitlich- bzw. -oben-. 80000
Einbaukasten compact/H Einbaukasten mit Anschlussmöglichkeit Stutzen -hinten- (Rückseite Kasten). 80100

Aufputzrahmen compact

Rahmen (Sichtblende) für AP-Ausführung. 72079

Außenwand-
hülse AWH 100/80

Abluftführung durch Außenwände bei Einbaukasten Typ compact/H (Aufputz) mit Anschlussstutzen NW80. Lieferung inklusive Rohrübergang/-dichtstück. 98180

Nebenraum
anschluss-Set NAS

Anschluss-Set zur Herstellung eines Nebenanschlusses mit Filter (Anschlussleitung NW80 bauseits). Passend für Einbaukasten compact (#80000) oder compact/H (#80100).  90009
Bezeichnung Kurzbeschreibung Art.-Nr.

Gebläse compact 60-30-VK

2-stufiges Gebläse mit Volumenstrom (Voll-/Teilllast); 60/30 m3/h und integrierter Steuerplatine VK für die Steuerung EC10-1. 00077

Gebläse compact 60-30-VK+C-NR

Wie vor, jedoch mit Nachlaufmodul C-NR. 00770

Gebläse compact 60-30-VK+C-NR+C-FR

Wie Gebläse compact 60-30-VK+C-NR, jedoch mit Feuchteregler C-FR. 00773

Gebläse compact 60-30-VK+C-NR+C-LS

Wie Gebläse compact 60-30-VK+C-NR, jedoch mit Lichtsensor C-LS. 00776

Gebläse compact 60-30-VK+C-NR+C-BM

Wie Gebläse compact 60-30-VK+C-NR, jedoch mit Bewegungsmelder C-BM. 00774
Bezeichnung Kurzbeschreibung Art.-Nr.

Ventilatorbox EC200

Schallgedämmte Ventilatorbox mit EC-Motortechnik und ovalem Luftleitungsanschluss „Inline“ 191×79 mm.
– Förderleistung (Vmax.): 180 m³/h
– Spannungsversorgung: 230VAC/50Hz
– Steuereingang: max 10 VDC
– Leistungsaufnahme: < 0,22 W/m³/h

62002
Bezeichnung Kurzbeschreibung Art.-Nr.

Wärmeübertrager PWT180-L

EPP-Gehäuse inkl. Gegenstrom-WÜT, Filter ePM10³50% (alt: F5), Bypass-Sommerkassette sowie Montagevorrichtung.
– Einsatzvolumenstrom (max.): 180 m³/h
– Lage Außen-/Fortluft: links
– Montageausführung: liegend
– Anschlussstutzen: 4 x 191×79 mm (oval)
62252
Wärmeübertrager PWT180-S Ausführung wie vor, jedoch:
– Lage Außen-/Fortluft: links/rechts
– Montageausführung: stehend
62251

Wärmeübertrager PWT180-S-Ali

Ausführung wie vor, jedoch:
– Lage Außenluft: links
– Montageausführung: stehend
62253
Bezeichnung Kurzbeschreibung Art.-Nr.

Luftverteiler LVT-10-NW75

Luftverteiler aus schalldämmendem Polypropylen (EPP). Verwendbar als Sammel-/Verteilerkasten für Zu-/Abluft in Wohnungen. Lieferung mit Revisionsdeckel und Cutter.
– Anschlussstutzen: 1 x oval 191×79 und 1 x NW 125/160
– Rohranschluss: max. 10 x NW75
62240
Verbindungsrohr 191x79L500 Flexibles ovales Rohr für z.B. kurze Verbindungen oder Bögen. Rohrabmaße: 191×79 mm L = 500 mm 62042

Verbindungsrohr 191x79L1000

Ausführung wie vor, jedoch Rohrabmaße: 191×79 mm L = 1000 mm. 62043

Schalldämpfer SD191x79-500

Robuster, mineralfreier Schalldämpfer mit ovalem Anschluss 191×79 mm zur Dämpfung der Geräusche in Lüftungsleitungen. Einbaulänge: 500 mm. 62030

Übergang 193×81-NW123

Verzinkter Stahlblech-Übergang von 191×79 mm auf NW125. 62041
Verbindungsmuffe 193×83 Muffe (außen/außen) als Verbindung von zwei Rohrstutzen 191×79. 62045
Bezeichnung Kurzbeschreibung Art.-Nr.
Luftdurchlassventil LDV/NAS Einstellbares Luftdurchlassventil mit Regulierplatte und seitlichem Luftauslass (mit Filter G3). Universale Nutzung als Zu-/ oder Abluftventil. 98201
Bodenplatte + Stutzen NW80 Zubehör für Rohranbindung des Luftdurchlassventil LDV/NAS mit Anschlussnennweite: 80 mm 98235
Abluftventil ABVM100 Einstellbares Abluftventil aus pulverbeschichtetem Stahl (RAL 9016) mit verzinktem Einbaurahmen und Bajonettverschraubung. Für Rohr-NW 100 mm (bis 40 m³/h) 31031
Abluftventil ABVM125 Wie vor, jedoch Für Rohr-NW 125 mm (bis 60 m³/h) 31032
Zuluftventil ZUVM100 Einstellbares Zuluftventil aus pulverbeschichtetem Stahl (RAL 9016) mit verzinktem Einbaurahmen und Bajonettverschraubung. Für Rohr-NW 100 mm (bis 40 m³/h) 31021
Zuluftventil ZUVM125 Wie vor, jedoch Für Rohr-NW 125 mm (bis 60 m³/h) 31022
