LIMODOR Airodor Plus mit Steuerung Serie AD-G

Der Wandlüfter Serie Airodor Plus ermöglicht einen reversierenden Zu-/Abluftbetrieb mit Wärmeübertragung inklusive Filterung der Außen-/Abluft (Standard: ISO Coarse >45% -alt G3-). Einsetzbar für einen Luftaustausch z.B. in einem Wohnraum bzw. zur Entlüftung einer Wohnung (Nutzereinheit). Im Abluftbetrieb nimmt ein Keramikspeicher Wärme auf und überträgt diese beim Zuluftbetrieb auf die durchströmende Außenluft. Die Luftrichtung wird mit einem Gebläse (Drehrichtung umkehrbar) und einer abgestimmten Steuerung vorgegeben.

Lieferbare Ausführungen Deckel Airodor-dB inklusive:
Steuerung AD-G: Programm %rF und °C
Steuerung AD-G/CO2: Programm wie AD-G + CO2 und Zeitschaltuhr

Programm-/Bedienfunktionen

– Drei schaltbare Lüfterstufen (Min, Med und Max)
– Wählbare Lüfterfunktionen
– Timer von 1 bis 12 Stunden
– Wählbare Programmautomatik (%rF, °C, CO2 und Zeitschaltuhr)
– Filterkontrollanzeige im Display
– Einstellung „Priorität“ bei Zentrale
– WLAN-Funktion ab-/zuschaltbar
– Zu-/Abluftfilter: ISO Coarse >45% (alt: G3)
– Zuluftfilter: ePM1>50% (alt: F7) möglich (Zubehör)

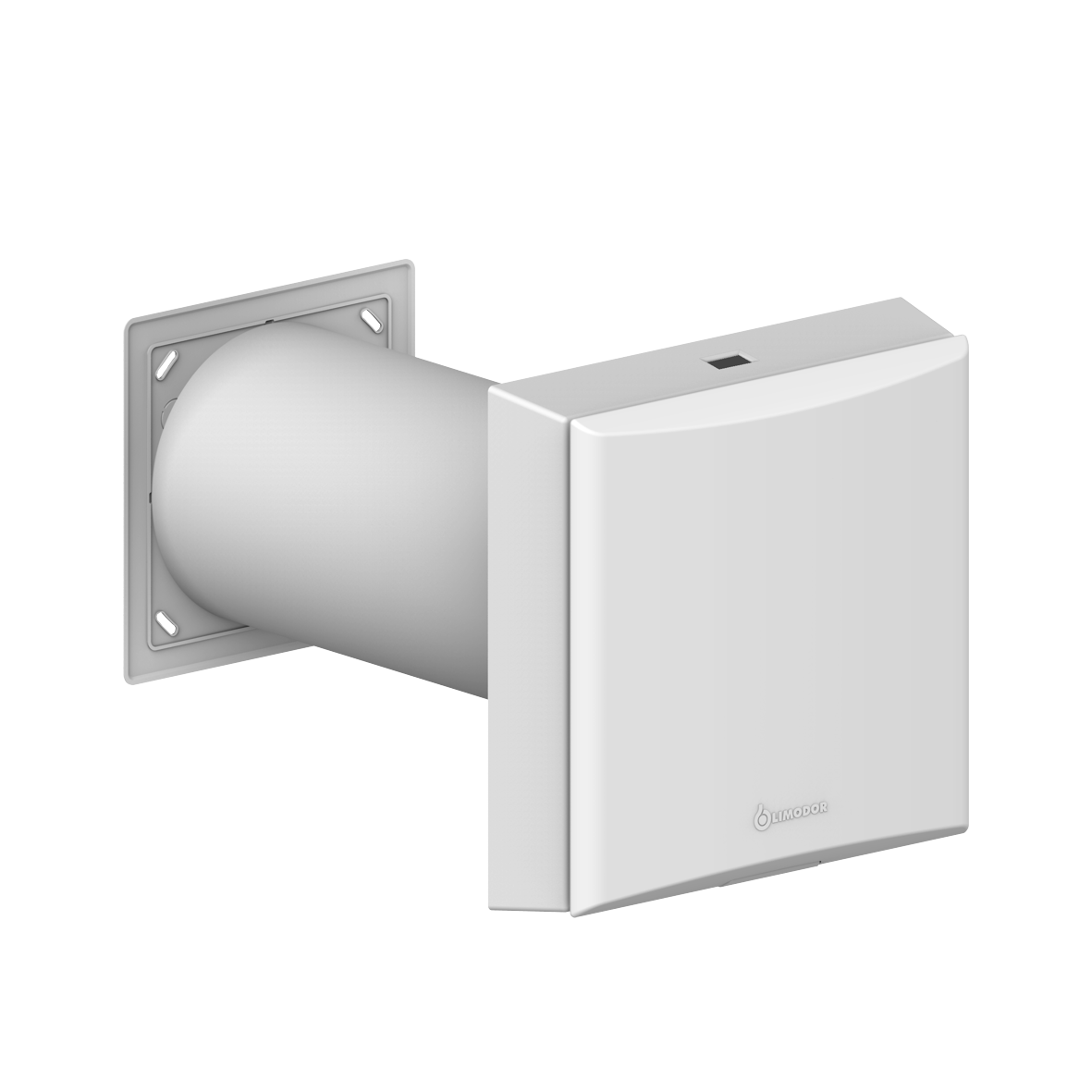

Ausführungsvariante LIMODOR Airodor Plus mit Steuerung AD-G

ANWENDUNGSBEREICH

Montageort: Außenwand
Montageart: Aufputz
Wandstärke: 260 – 500 mm

KOMPLETTSET

Wandlüfter Airodor Plus mit Deckel Airodor-dB+AD-G (#38014)

EINZELTEILKOMPONENTEN

Einbauhülse Airodor/L500 (#38041)
Wärmeübertrager Airodor (#38042)
Gebläsemotor Airodor Plus (#38022)
Deckel Airodor-dB+AD-G (#38025)
Wetterschutzgitter Airodor (#38044)

ALTERNATIVER DECKEL+STEUERUNG

Deckel Airodor-dB+AD-G/CO2 (#38026)
– Programm: %rF, °C, CO2 und Uhr

ALTERNATIVE WANDHÜLSE

Einbauhülse Airodor/L800 (#38046)
– Wandstärke: 260 bis 800 mm

TECHNISCHE DATEN

Spannung: 12 VDC
Steuereingang: PWM
Luftleistung: 10/20/40 m3/h
Spez. Eingangsleist. 1): 0,48/0,21/0,21 W/m3/h
Energieeffizienzklasse max.: A
Temperaturänderungsgrad: 87 %
Wärmebereitstellungsgrad: 97/81/77 %
Stromaufnahme: 0,20 A
Schallleistungspegel LWA: 32/40/54 dB
Schalldruckpegel LA 2): 24/31/45 dB(A)
Schalldämm-Maß Rw,r: 3): bis zu 22 dB
Einsatztemperaturen: -20 bis 50°C
Filterklasse Abluft: ISO Coarse >45% (G3)
Filterklasse Zuluft 4): ISO Coarse >45% (G3)
Gehäusegewicht: 3,5 kg
Gehäusematerial: ABS-Kunststoff
Gehäusefarbe: weiß (ähnlich RAL 9016)

1) Angaben für 2 Wandlüfter inkl. Steuerung/Trafo (Paar)
2) Nach Hüllflächenverfahren (Halbkugel) in 1 m Abstand
3) Angabe abhängig vom Aufbau (A=0,02m2)
4) mit Filter Deckel Airodor-dB = ePM1>50% (F7) möglich

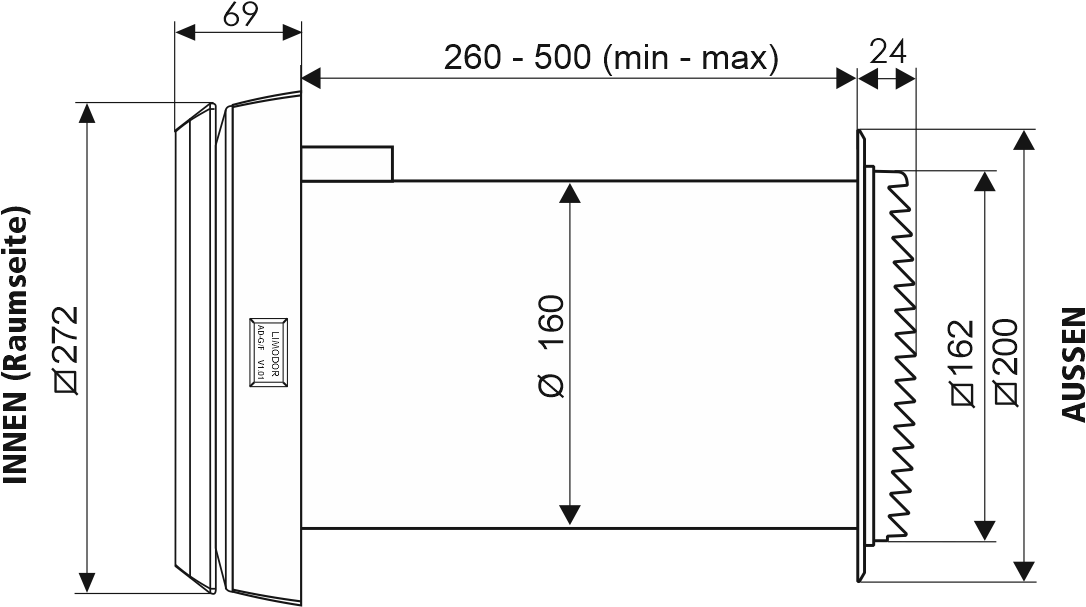

Abmaße
Produktbeschreibung

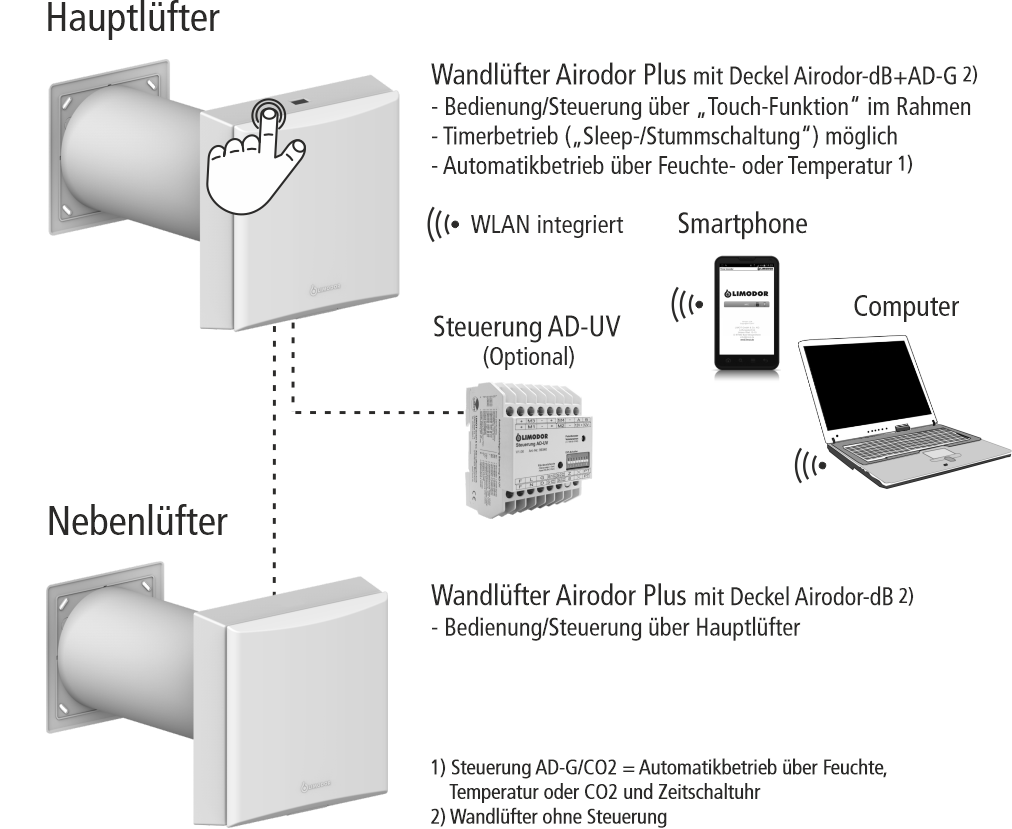

Schaltbeispiel mit AD-G und AD-UP (zentrale Ansteuerung)

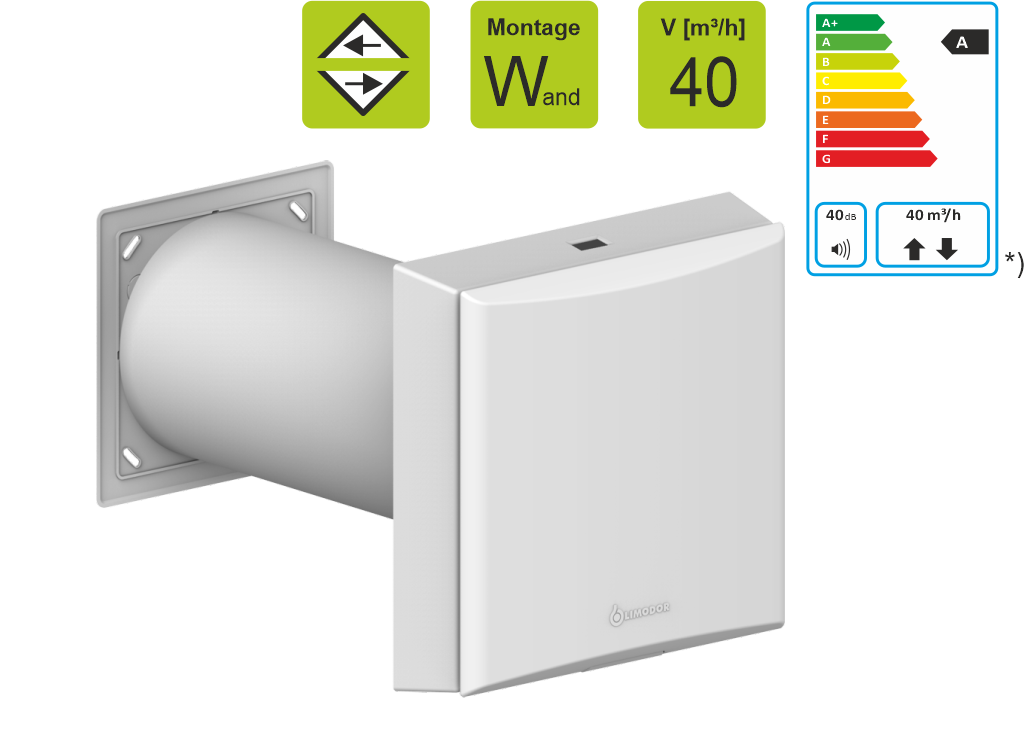

Produktbild

Produkt-Einzelteile Wandlüfter Airodor Plus mit Seuerung Serie AD-G

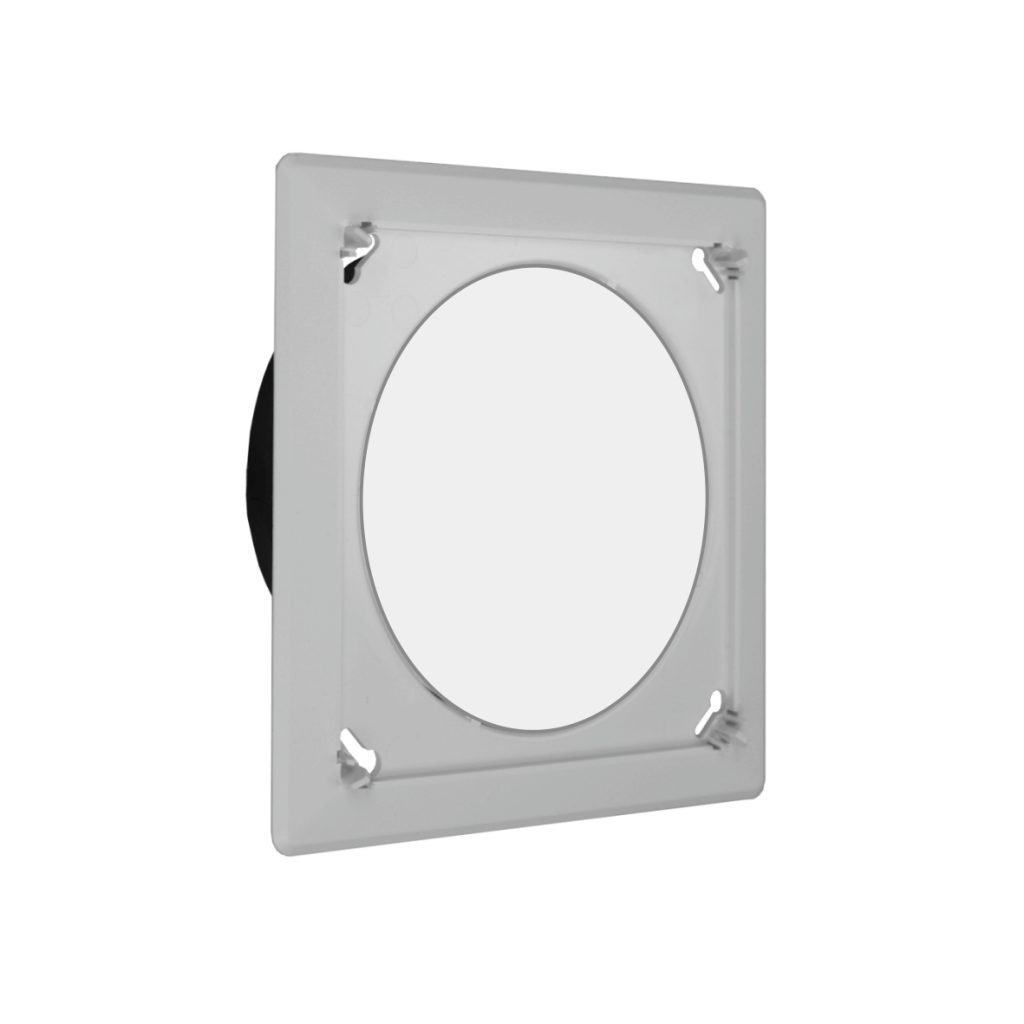

Gebläsemotor Airodor Plus

Artikel-Nr.: 38022

Beschreibung:
Gebläsemotor für Wandlüfter Airodor Plus (Lieferung ohne Filter und Abdeckung).

Anwendungsbereich:
Ersatzmotor für Wandlüfter Airodor Plus.

Technische Daten:
Volumenstrommax.: 40 m³/h
Versorgungsspannung: 12 VDC
Steuersignal: PWM

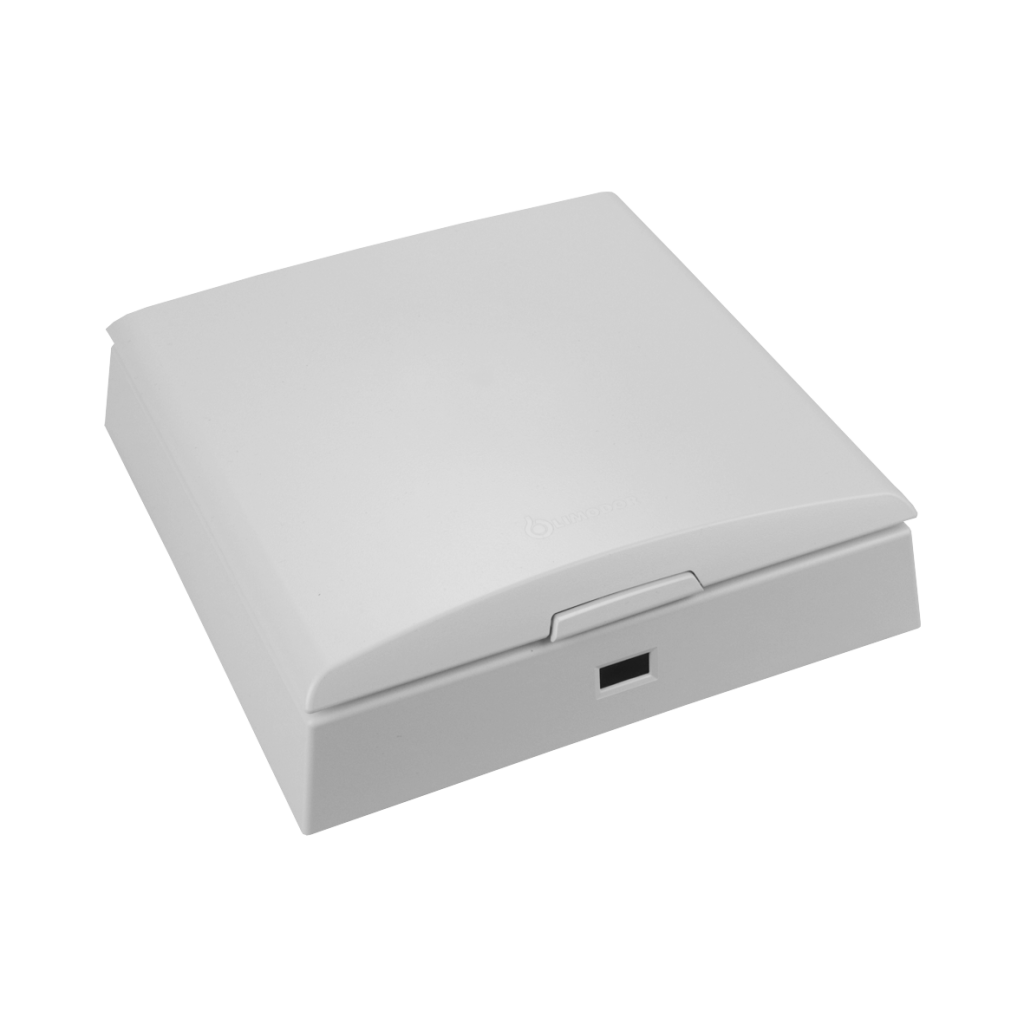

Deckel Airodor-dB+AD-G

Artikel-Nr.: 38025

Beschreibung:
Ansteuerung von maximal zwei Wandlüfter Typ Airodor oder “Twin-System“. Steuerung AD-G mit Display und Sensorik am Rahmen. Programmfunktion: Feuchte bzw. Temperatur (Warm-up-Funktion, Timer und WLAN integriert. Zentrale Ansteuerung über Steuerung AD-UV möglich). Deckelausführung bestehend aus einem Montagerahmen inklusive Steuerplatine AD-G, Vorsatzrahmen Airodor-dB inklusive Schalldämmung und Display sowie einer Abdeckplatte (Ausführung: Design Premium) inklusive Schalldämmung. Der Vorsatzrahmen ist zur Aufnahme einer Filterkassette (Filterklassifizierung ePM1>50% -alt: F7-) vorbereitet. Spannungsversorgung 12 VDC über ein externes Netzteil oder einer Steuerung AD-UV (Zubehör)

Für die Ansteuerung wird nur eine Steuerung Airodor-dB+AD-G/CO2 benötigt. Der zweite Wandlüfter z.B. Wandlüfter Airodor Plus mit Deckel Airodor-dB wird über die Steuerung des Hauptgerätes bedient.

Technische Daten:
– Versorgungsspannung: 12 VDC (extern)
– Steuersignal: PWM
– Deckelausführung: Design Premium
– Deckel Farbe: weiß (ähnlich RAL 9016)

Benötiges Zubehör bei Einzelbetrieb oder “Twin-System”:
– Netzteil 230AC-12DC/UP (#99365)

Deckel Airodor-dB+AD-G/CO2

Artikel-Nr.: 38026

Beschreibung:
Ansteuerung von maximal zwei Wandlüfter Typ Airodor oder “Twin-System“. Steuerung AD-G mit Display und Sensorik am Rahmen. Programmfunktion: Feuchte, Temperatur, CO2 und Zeitschaltuhr (Warm-up-Funktion, Timer und WLAN integriert. Zentrale Ansteuerung über Steuerung AD-UV möglich). Deckelausführung bestehend aus einem Montagerahmen inklusive Steuerplatine AD-G, Vorsatzrahmen Airodor-dB inklusive Schalldämmung und Display sowie einer Abdeckplatte (Ausführung: Design Premium) inklusive Schalldämmung. Der Vorsatzrahmen ist zur Aufnahme einer Filterkassette (Filterklassifizierung ePM1>50% -alt: F7-) vorbereitet. Spannungsversorgung 12 VDC über ein externes Netzteil oder einer Steuerung AD-UV (Zubehör)

Für die Ansteuerung wird nur eine Steuerung Airodor-dB+AD-G/CO2 benötigt. Der zweite Wandlüfter z.B. Wandlüfter Airodor Plus mit Deckel Airodor-dB wird über die Steuerung des Hauptgerätes bedient.

Technische Daten:
– Versorgungsspannung: 12 VDC (extern)
– Steuersignal: PWM
– Deckelausführung: Design Premium
– Deckel Farbe: weiß (ähnlich RAL 9016)

Benötiges Zubehör bei Einzelbetrieb oder “Twin-System”:
– Netzteil 230AC-12DC/UP (#99365)

Einbauhülse Airodor/L500

Artikel-Nr.: 38041

Beschreibung:
Einbauhülse Ø160mm mit Kabelanschlusskasten für Wandlüfter Airodor und Wandstärken bis 500 mm.

Anwendungsbereich:
Einbauhülse für Wandlüfter Airodor oder Montagekörper 250×250/L500.

Technische Daten:
Rohrhülsen-Ø: 160 mm
Rohrlänge: 500 mm

Wärmeübertrager Airodor

Artikel-Nr.: 38042

Beschreibung:
Keramik-Wärmeübertrager mit Halterung inkl. Lippendichtung zum Einsetzen in Einbaurohr Airodor/L500 oder /L800. Lieferung inklusive Filter (ISO COARSE >45%) und Fliegengitter.

Anwendungsbereich:
Wärmeübertrager Wandlüfter Airodor.

Wetterschutzgitter Airodor

Artikel-Nr.: 38044

Beschreibung:
Wetterschutzgitter mit Durchschiebesicherung und Montageset als Außenabdeckung für Wandlüfter Airodor.

Anwendungsbereich:
Außenwandabschluss für Wandlüfter Airodor.

Technische Daten:
Material: AS (licht-/farbecht)
Farbe: weiß (ähnlich RAL 9016)
Gewicht: 0,2 kg
max. Anschlussnennweite: 160 mm
Abmaß (LxBxH): 200x200x24 mm

Bezeichnung Kurzbeschreibung Art.-Nr.
Netzteil 230AC-12DC/UP Netzteil für Steuerung AD-G bzw. AD-G/CO2 und maximal 2 Wandlüfter.
– Ausgangsspannung: 12 VDC
– Ausgangsstrom (max): 850 mA
– Gehäuseabmaße: 32x27x22 mm		 99365
Bezeichnung Kurzbeschreibung Art.-Nr.
Montagekörper 250×250/L500 Kürzbarer EPS-Montagekörper für den Außenwand-Einbau. Dient zur Aufnahme der Einbauhülse Airodor/L500. 38028
Schalldämmplatte Airodor Erhöhung der Schalldämmung. Einsetzbar in Einbauhülse Airodor (#38041 oder #38046). Plattenlänge: 215 mm 74010
Einbauhülse Airodor/L800 Kürzbare Einbauhülse mit Durchmesser 160 mm für Montagekörper bzw. Wandlüfter Serie Airodor. Einbaulänge 260 – 800 mm. 38046
Bezeichnung Kurzbeschreibung Art.-Nr.
Fassadenelement FS160/215×50 -Airodor- Luftkanalanbindung Wandlüfter Airodor für dieFensterlaibung. Wetterschutzgitter in der Ausführung Aluminium oder Edelstahl als Zubehör wählbar. 98273
Außengitter FS-ALU Wetterschutzgitter für Fassadenelement Serie FS aus Aluminium, Lufteinlassöffnungen: vertikal 98272
Außengitter FS-V2A Wie vor, jedoch in Edelstahl. 98271
Wetterschutzgitter Airodor-Anthrazit Wetterschutzgitter inklusive Durchschiebesicherung als alternative Abdeckung Wetterschutzgitters #38044. Farbe: Anthrazit (ähnlich RAL7016) 38030
Außenhaube 185x185mm-V2A Edelstahlhaube mit Schalldämmung und Durchschiebesicherung. Einsetzbar als alternative Abdeckung Wetterschutzgitters #38044. Abmaße (LxBxH): 185x185x90 mm, Farbe: natur (Edelstahl) 98274
Außenhaube 185x185mm-V2A-weiss wie vor, jedoch Farbe: weiss (RAL ähnlich 9016) 98276
Außenhaube 205x205mm-V2A Außenwandanschluss für 2-Wege-Rohr (Wandlüfter AirVital), Einbauhülse Airodor (Wandlüfter Airodor) oder Wandhülse 160-S/500 (Zulufteinrichtung ALD-S160). Abmaße (LxBxH): 205x205x57 mm, Farbe: natur (Edelstahl) 38027
Bezeichnung Kurzbeschreibung Art.-Nr.
Fliegengitter Airodor Metall-Fliegengitter als Aufsteckvorrichtung am Wärmeübertrager. 79462
Filterset Airodor-G3 2-teiliges Filterset (Zu-/Abluft) für Airodor.
– Filtergröße: Durchmesser 142/148 mm
– Filterklasse: ISO Coarse >45% (alt: G3)
– Packungsinhalt/Set: 1 Stück		 38045
Filter Deckel Airodor-dB (F7) Filterkassette für Deckel Airodor-dB.
– Filtergröße: 224x224mm
– Filterklasse: ePM1 >50% (alt: F7)
– Packungsinhalt/Set: 1 Stück		 38017
Abdeckplatte compact Abdeckplatte Premium-Design für Lüfterserie compact (Verwendung bei Filter Deckel Airodor-dB (F7) in Kombination mit Deckel Airodor-dB. 90080
