Luftdurchlass Serie ALD

Frische, gefiltertE Luft ohne Energieeinsatz dem Wohnraum zuführen.

Unsere Zulufteinrichtungen können auf Grundlage der DIN 18017-3 bzw. DIN 1946-6 für die Nachströmung von Außenluft bzw. zur Herstellung des Raumverbundes (Überströmeinrichtung) eingesetzt werden. Optional einsetztbare Schalldämpfter reduzieren wirkungsvoll den Außenlärm. Die Leistungsmerkmale entsprechen der DIN EN 13141-1 (Leistungsprüfung von Bauteilen für die Lüftung von Wohnungen; Teil 1, Außenwand- und Überströmeinrichtungen).

Außenwandluftdurchlass ALD100

BESCHREIBUNG

Der Außenwandluftdurchlass ALD 100 besteht aus einer runden Wandhülse, Luftdurchlassventil LDV/NAS, sowie einer Bodenplatte mit Abdeckgitter für eine schlagregensichere Außenabdeckung. Der Volumenstrom ist mittels einer Regulierplatte stufenlos einstellbar. Die Stellung der Platte wird optisch angezeigt.

– für Wandstärken bis max. 500 mm
– stufenlos einstellbarer Volumenstrom
– Standard-Filterklassifizierung ISO Coarse <45% (alt: G3)
– Zwangslüftung einstellbar
– alle Zubehörteile für Reinigungszwecke zugänglich

Artikelnummer: 98200

BAUTEILKOMPONENTEN:

1 x Luftdurchlassventil LDV/NAS (#98201)
1 x Wandhülse 100/500 (#98211)
1 x Abdeckgitter mit Bodenplatte (#98221)

TECHNISCHE DATEN

Wandstärken: max. 500 mm
Wandhülsendurchmesser: 104 mm
Volumenstrom bei 8 Pa: 26 m³/h
Volumenstrom bei 4 Pa: 16 m³/h
Farbe: Weiß (ähnlich RAL 9016)

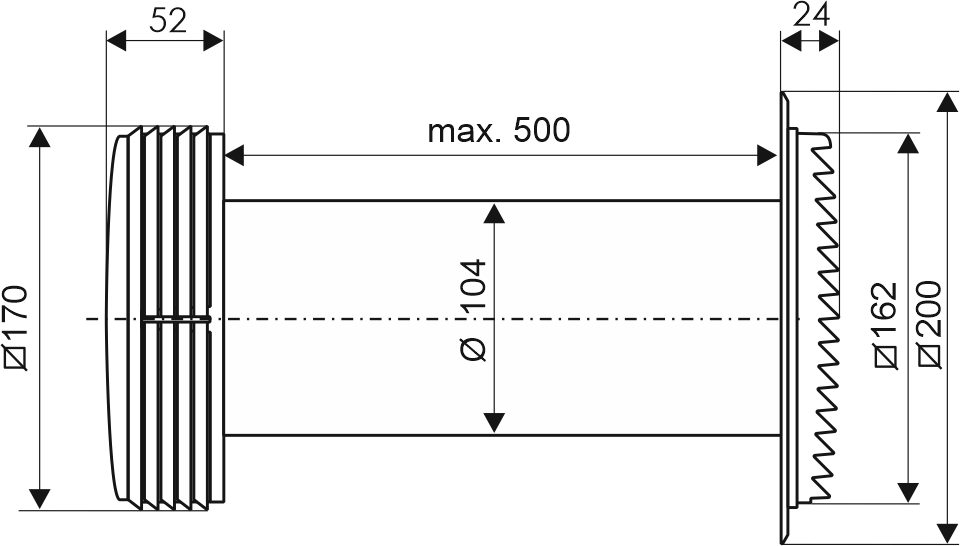

Abmaße

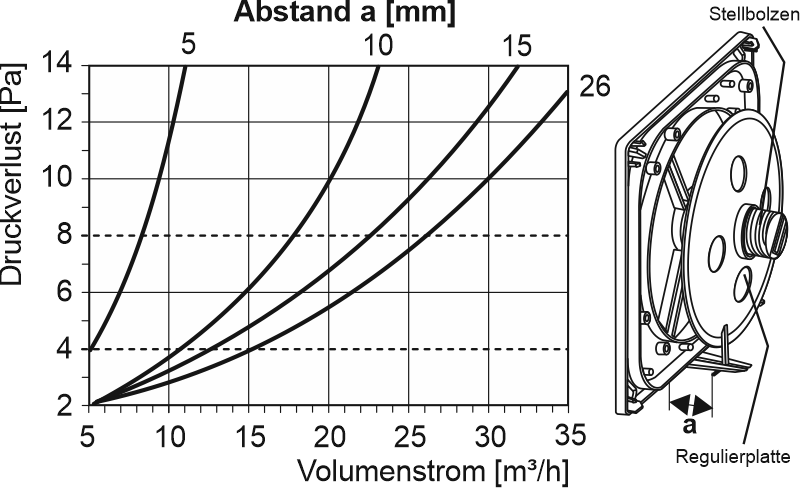

Volumenstrom-Kennlinien
Produktbild

Außenwandluftdurchlass ALD-S160

BESCHREIBUNG

Der Außenwandluftdurchlass ALD-S160 besteht aus einer runden Wandhülse mit innenliegender Schalldämmung, Luftdurchlassventil LDV/NAS, sowie einer Bodenplatte mit Abdeckgitter für eine schlagregensichere Außenabdeckung. Die Ausführung der Wandhülse enhält eine zusätzliche Kulissen-Schalldämmung mit einem bewerteten Bau-Schalldämm-Maß Rw von 19 dB bezogen auf Fläche A von 0,018 m² (Baulänge Hülse:  L = 450 mm). Der Volumenstrom ist mittels einer Regulierplatte stufenlos einstellbar. Die Stellung der Platte wird optisch angezeigt.

– für Wandstärken bis max. 500 mm
– Schalldämmung integriert
– stufenlos einstellbarer Volumenstrom
– Standard-Filterklassifizierung ISO Coarse <45% (alt: G3)
– Zwangslüftung einstellbar
– alle Zubehörteile für Reinigungszwecke zugänglich

Artikelnummer: 98250

BAUTEILKOMPONENTEN:

1 x Luftdurchlassventil LDV/NAS (#98201)
1 x Bodenplatte (#72094)
1 x Wandhülse 160-S/500 (#98213)
1 x Abdeckgitter mit Bodenplatte (#98221)

TECHNISCHE DATEN

Wandstärken: max. 500 mm
Wandhülsendurchmesser: 104 mm
Volumenstrom bei 8 Pa: 26 m³/h
Volumenstrom bei 4 Pa: 16 m³/h
Schalldämm-Maß Rw: 19 dB / A= 0,018 m2
Farbe: Weiß (ähnlich RAL 9016)

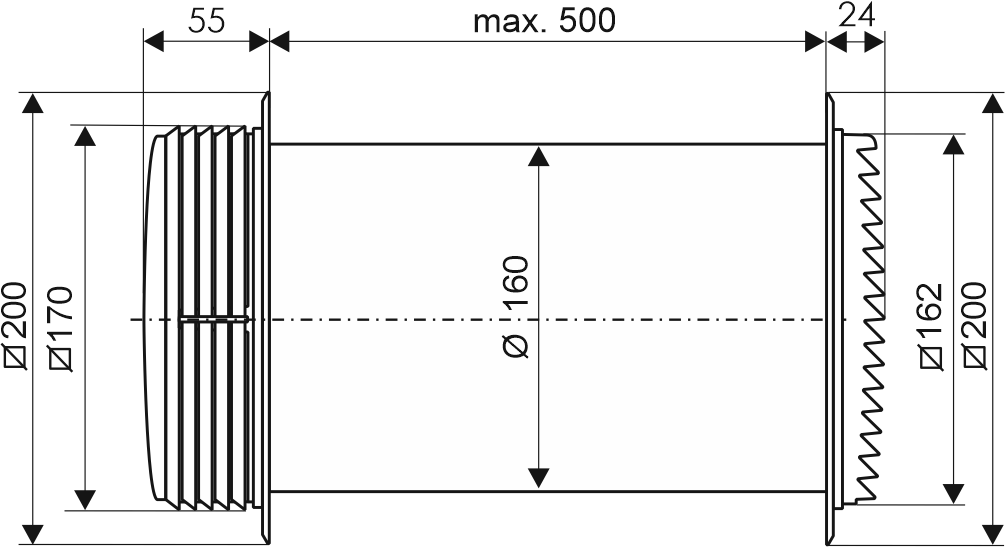

Abmaße
Volumenstrom-Kennlinien

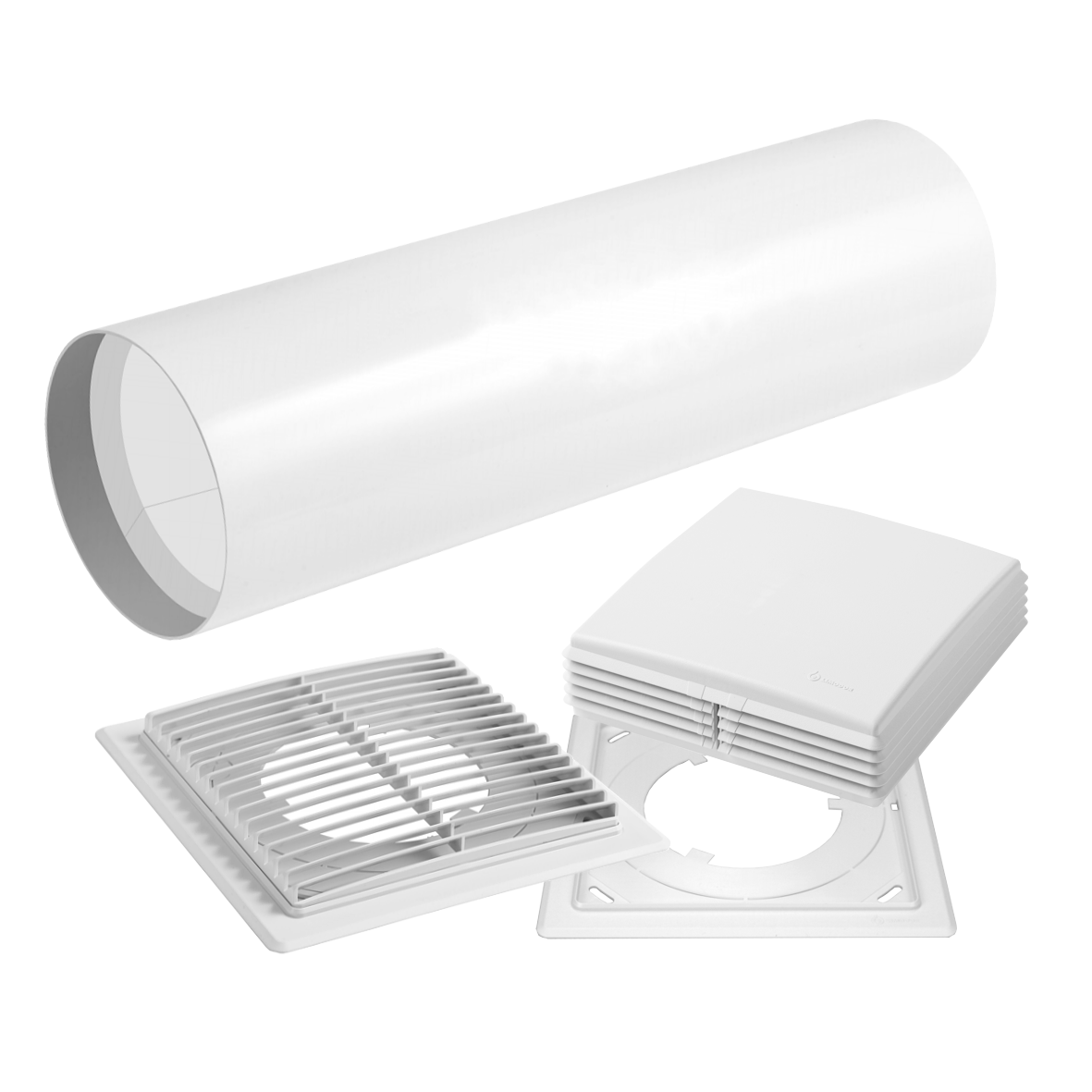

Produktbild (Einzelteile)

Außenwandluftdurchlass ALD-S160FS

BESCHREIBUNG

Der Außenwandluftdurchlass ALD-S160 besteht aus einer runden Wandhülse mit innenliegender Schalldämmung, Luftdurchlassventil LDV/NAS, sowie einer Bodenplatte mit Abdeckgitter. Das Luftdurchlassventil kann optional mit einem Fassadenelement FS160/215×50 oder auch einer Außenhaube (Zubehör) kombiniert werden. Die Ausführung der Wandhülse enhält eine zusätzliche Kulissen-Schalldämmung mit einem bewerteten Bau-Schalldämm-Maß Rw von 19 dB bezogen auf Fläche A von 0,018 m² (Baulänge Hülse:  L = 450 mm). Der Volumenstrom ist mittels einer Regulierplatte stufenlos einstellbar. Die Stellung der Platte wird optisch angezeigt.

– für Wandstärken bis max. 500 mm
– Schalldämmung integriert
– stufenlos einstellbarer Volumenstrom
– Standard-Filterklassifizierung ISO Coarse <45% (alt: G3)
– Zwangslüftung einstellbar
– alle Zubehörteile für Reinigungszwecke zugänglich

Artikelnummer: 98251

BAUTEILKOMPONENTEN:

1 x Luftdurchlassventil LDV/NAS (#98201)
1 x Bodenplatte (#72094)
1 x Wandhülse 160-S/500 (#98213)

OPTIONALES ZUBEHÖR:

– Fassadenelement FS160/215×50 (#98259)
– Außenhaube 185x185mm-V2A (#98274)
– Außenhaube 205x205mm-V2A (#38027)

TECHNISCHE DATEN

Wandstärken: max. 500 mm
Wandhülsendurchmesser: 104 mm
Volumenstrom bei 8 Pa: 26 m³/h
Volumenstrom bei 4 Pa: 16 m³/h
Schalldämm-Maß Rw: 19 dB / A= 0,018 m2
Farbe: Weiß (ähnlich RAL 9016)

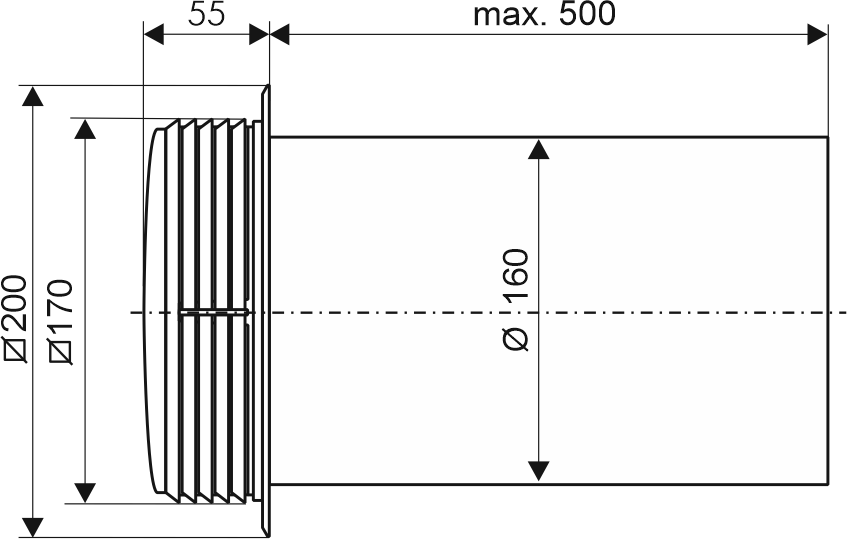

Abmaße
Volumenstrom-Kennlinien

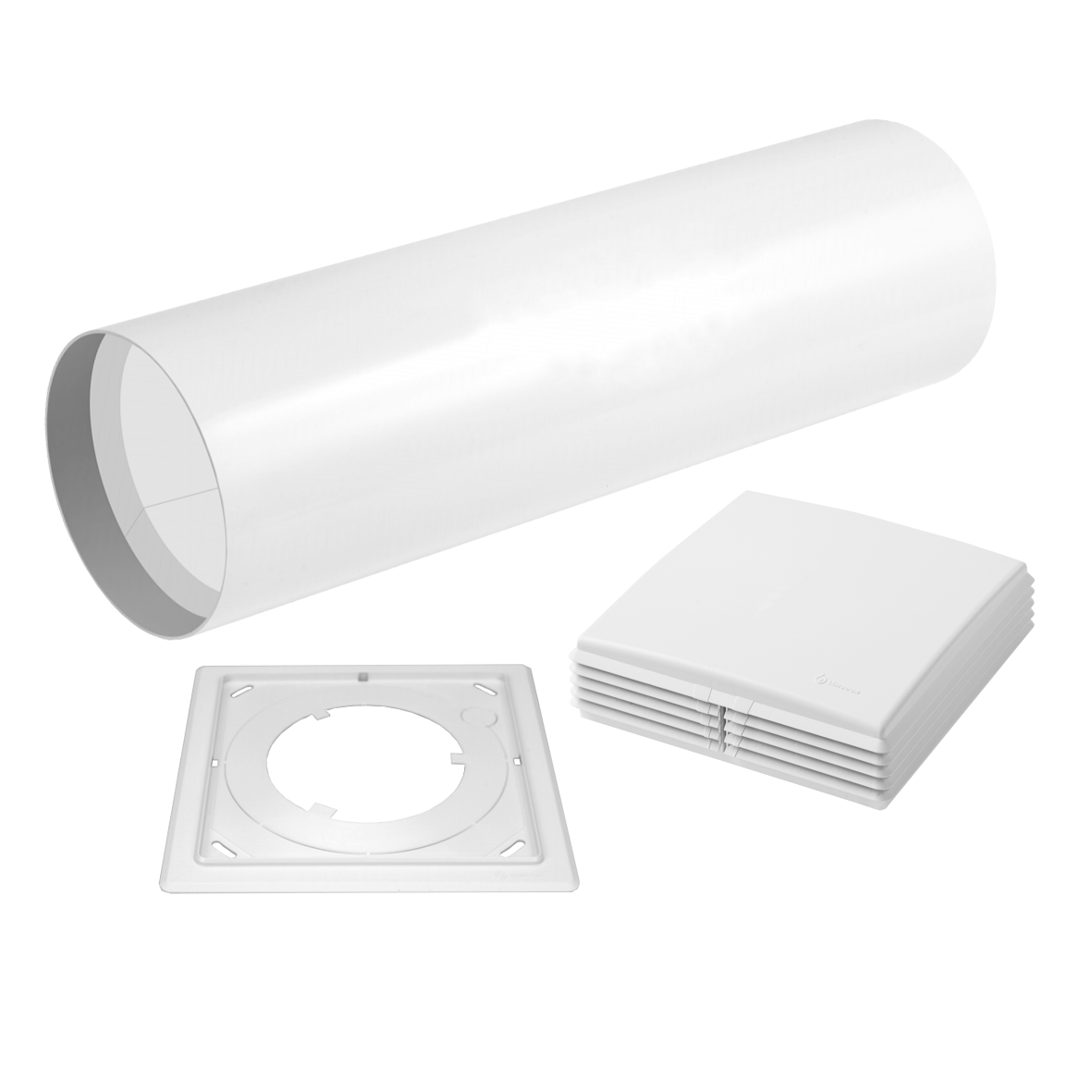

Produktbild (Einzelteile)

Bestellhinweise Zubehör

Bezeichnung Kurzbeschreibung Art.-Nr.

Montagekörper 250×250/L500

 Kürzbarer EPS-Montagekörper für die Außenwand / Wandhülse 160-S/500. 98210
Bezeichnung Kurzbeschreibung Art.-Nr.
Winddrucksicherung ALD Steckbare Sturmsicherung für Wandhülse 100/500 bzw. 160-S/500. 98231
Fliegengitter FG-ALD Steckbares Fliegengitter aus Fiberglasgewebe für Wandhülse 100/500 bzw. 160-S/500. 98232
Muffe Durchmesser 100 mm Verbindungsmuffe für Verlängerungen von zwei Wandhülsen 100/500 (#98211). 98233
Muffe Durchmesser 160 mm Verbindungsmuffe für Verlängerungen von zwei Wandhülsen 160-S/500 (#98213). 38047
Bezeichnung Kurzbeschreibung Art.-Nr.
Fassadenelement FS160/215×50 -ALD- Luftkanalanbindung Wandlüfter Airodor für die Fensterlaibung. Wetterschutzgitter in der Ausführung Aluminium oder Edelstahl als Zubehör wählbar. 98259
Fassadenelement FS160/215×50-dB -ALD- Luftkanalanbindung Wandlüfter Airodor für die Fensterlaibung inkl. Kulissen-Schalldämmung. Wetterschutzgitter in der Ausführung Aluminium oder Edelstahl als Zubehör wählbar. Anfrage
Außengitter FS-ALU Wetterschutzgitter für Fassadenelement Serie FS aus Aluminium, Lufteinlassöffnungen: vertikal 98272
Außengitter FS-V2A Wie vor, jedoch in Edelstahl. 98271

Außenhaube 185x185mm-V2A Edelstahlhaube mit Schalldämmung und Durchschiebesicherung. Einsetzbar als alternative Abdeckung Wetterschutzgitters #38044. Abmaße (LxBxH): 185x185x90 mm, Farbe: natur (Edelstahl) 98274
Außenhaube 185x185mm-V2A-weiss wie vor, jedoch Farbe: weiss (RAL ähnlich 9016) 98276
Außenhaube 205x205mm-V2A Außenwandanschluss für 2-Wege-Rohr (Wandlüfter AirVital), Einbauhülse Airodor (Wandlüfter Airodor) oder Wandhülse 160-S/500 (Zulufteinrichtung ALD-S160). Abmaße (LxBxH): 205x205x57 mm, Farbe: natur (Edelstahl) 38027
Bezeichnung Kurzbeschreibung Art.-Nr.

Filter LDV/NAS (G3)

Filter für Aussenwand-Luftdurchlass Serie ALD bzw. Luftdurchlass LDV/NAS.
– Filterklasse: ISO Coarse >45% (alt: G3)
– Filtergröße: 600×35 mm
– Packungsinhalt: 5 Stück

 98241

Filter LDV/NAS (F5)

Wie vor, jedoch Filterklasse ePM10>50% (alt: M5).

 98242
