Kellerlüftung LimDry

Intelligent Feuchtegeführtes System für die Entlüftung von Keller- oder Wohnräume.

Das sensorgesteuerte Kellerlüftungssystem LimDry eine ideale Lösung zur Schimmelbekämpfung in Kellerräumen, zur Saunalüftung oder auch zur Wohnraumlüftung. Es sorgt automatisch für Wohlfühlklima in allen Räumen unter Berücksichtung der Feuchtigkeits-Differenzwerte im Innen- und Außenbereich. Lüftungssensoren messen innen und außen Temperatur und Luftfeuchtigkeit. Das Steuergerät aktiviert bei optimalen Lüftungsbedingungen die Abfuhr feuchter Innenluft und die Zufuhr trockener Außenluft. Aufgrund der möglichen Schaltaus- und eingänge der Steuerung lassen sich zahlreiche Konfigurationen, je nach konkreter Kellersituation und Gerätekonfigurationen in Ein- oder Mehrfamilienhäuser ermöglichen.

Steuerung LIMDry LD10-2

ANWENDUNGSBEREICH

Feuchteabhängige Steuerung mit Digital-Eingang und Regelung über Auswertematrix unter Berücksichtigung der Feuchtemassen (= Absolute Feuchte) Außen-/Innenluft. Schaltung von zwei getrennt regelbaren DC-Ausgängen (0-10 VDC) z.B. für die Ansteuerung von Ventilatoren bzw. Lüftungsgeräten in Volllastbetrieb. Einsetzbar z.B. für eine „Kellerlüftung“ oder feuchtegeführten Schaltung von einer dezentalen/zentralen Wohnungslüftungsanlage. Die Steuerung verfügt über getrennte 230-VAC-Eingänge für einen Grundlastbetrieb, Volllastbetrieb bzw. einer „Stummschaltung“ bei Spannungsaufschaltung. Die Belegung dieser Eingänge unterliegen Vorrangstufen. Die Ausgangsspannung (0-10 VDC) bei einem Grundlastbetrieb ist über ein Potentiometer regelbar. Ein potentialfreier Ausgangskontakt steht bei Freischaltung des DC-Ausganges bei Grund-/Volllastbetrieb zur Verfügung. Ausgeführte Schaltfunktionen bzw. eine Störmeldung werden über ein LED an der Steuerung angezeigt. Zur Feuchtemessung sind 2 Messumformer der Serie FTM (Zubehör) erforderlich.

Artikelnummer: 99359

ALTERNATIVE VARIANTEN

– Steuerung LimTemp LT10-2 -Auswertung: Temperaturdifferenz- (#99360)
– Steuerung LimHygo LH10-2 -Auswertung: Relative Feuchte- (#99361)

TECHNISCHE DATEN

Versorgungsspannung: 230 VAC/50 Hz
Leistungsaufnahme: max. 1,5 W
Leistungsaufnahme (Standby): < 0,6 W
Stromaufnahme: max. 10 mA
Steuereingang (potenzialgebunden): 230 VAC/50 Hz
Ausgangsspannung Ventilator: 3 bis 10 VDC (regelbar)
Ausgangsspannung Messumformer: 15 VDC
Messeingang (Digital): RS485
Montageort: Schaltschrank
Montageart: Hut-Profilschiene 35 mm
Zulässige Umgebungstemperatur: -5° bis +45°C
Schutzklasse: IP20
Abmaße (HxBxT): 90x36x57 mm

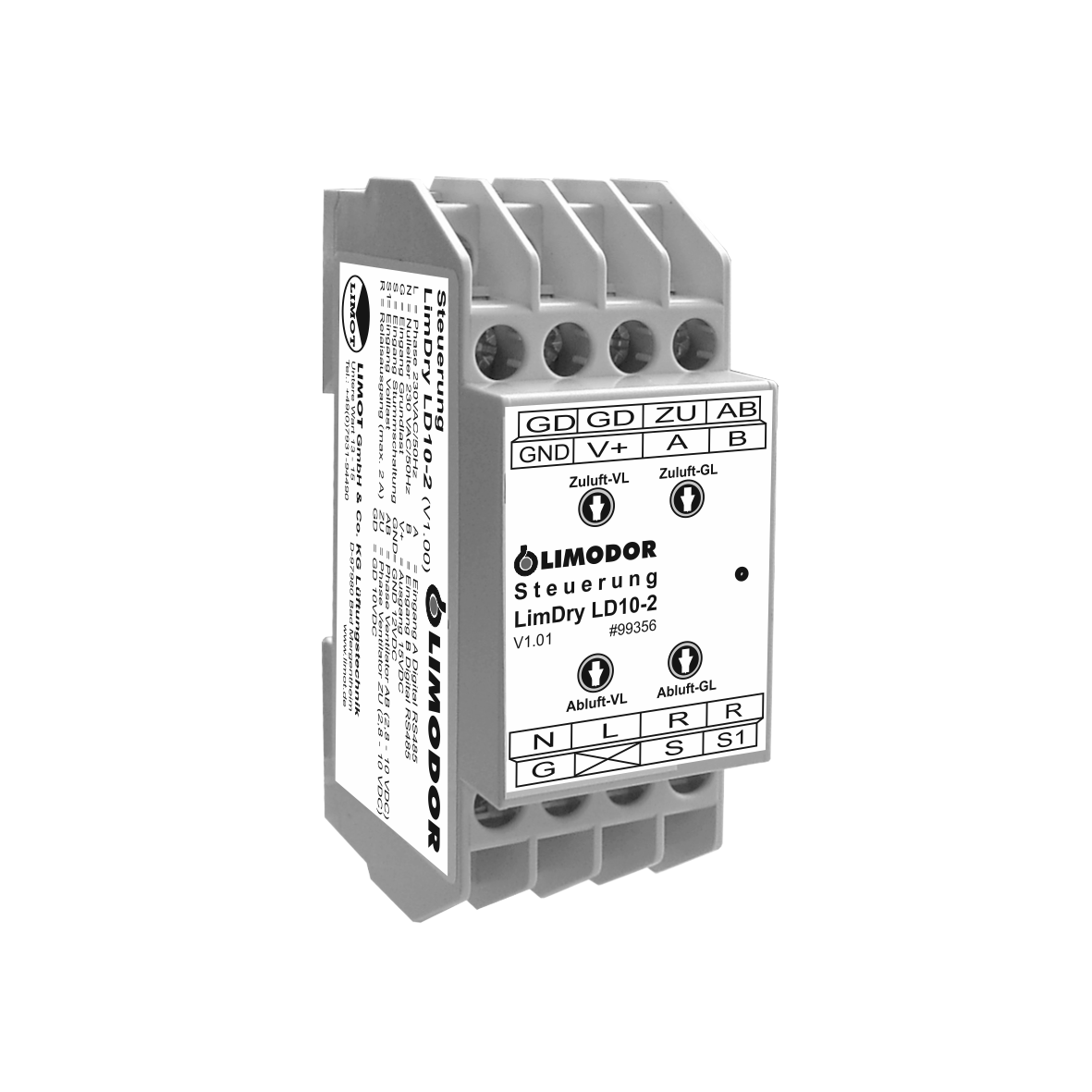

Produktbild

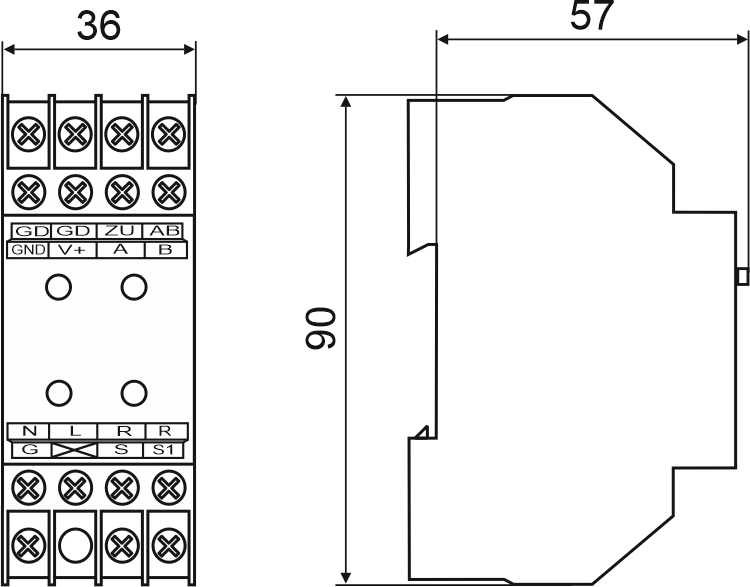

Abmaße

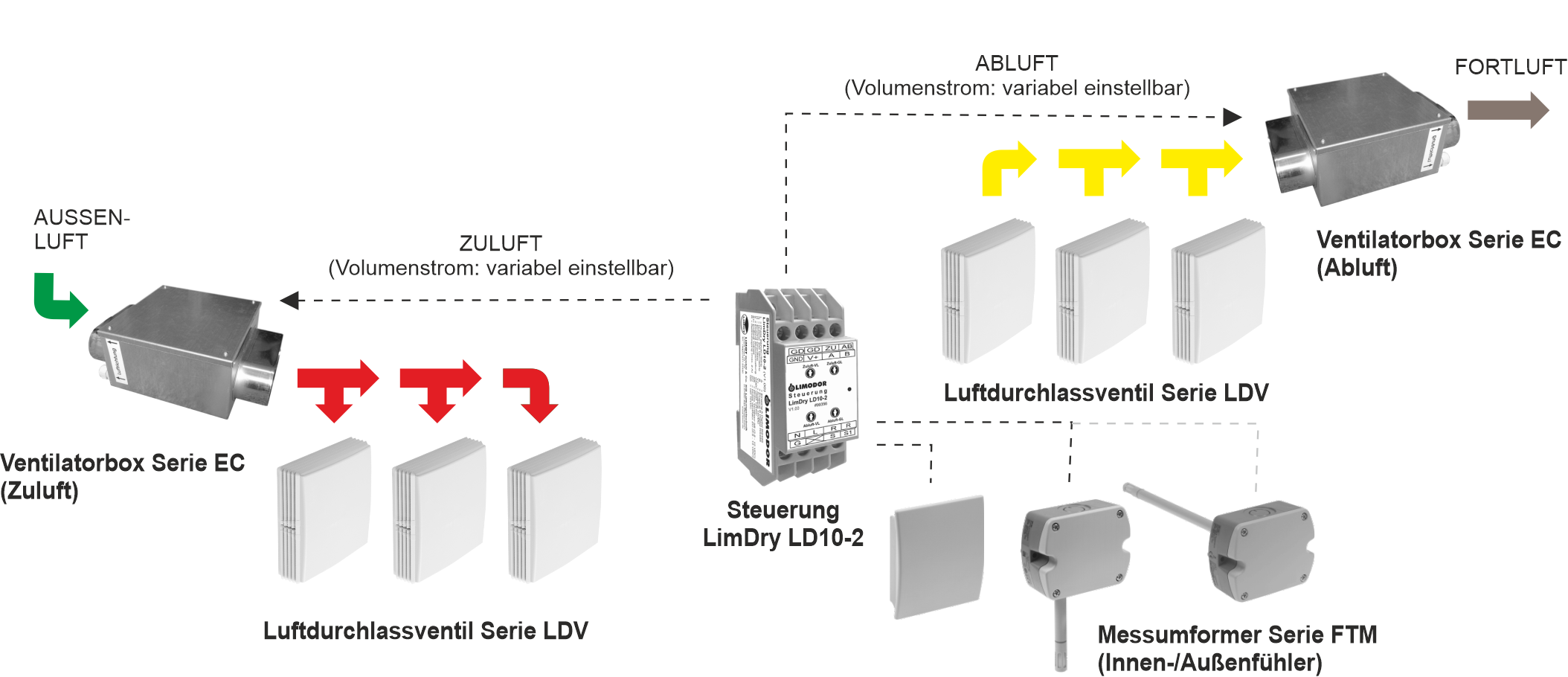

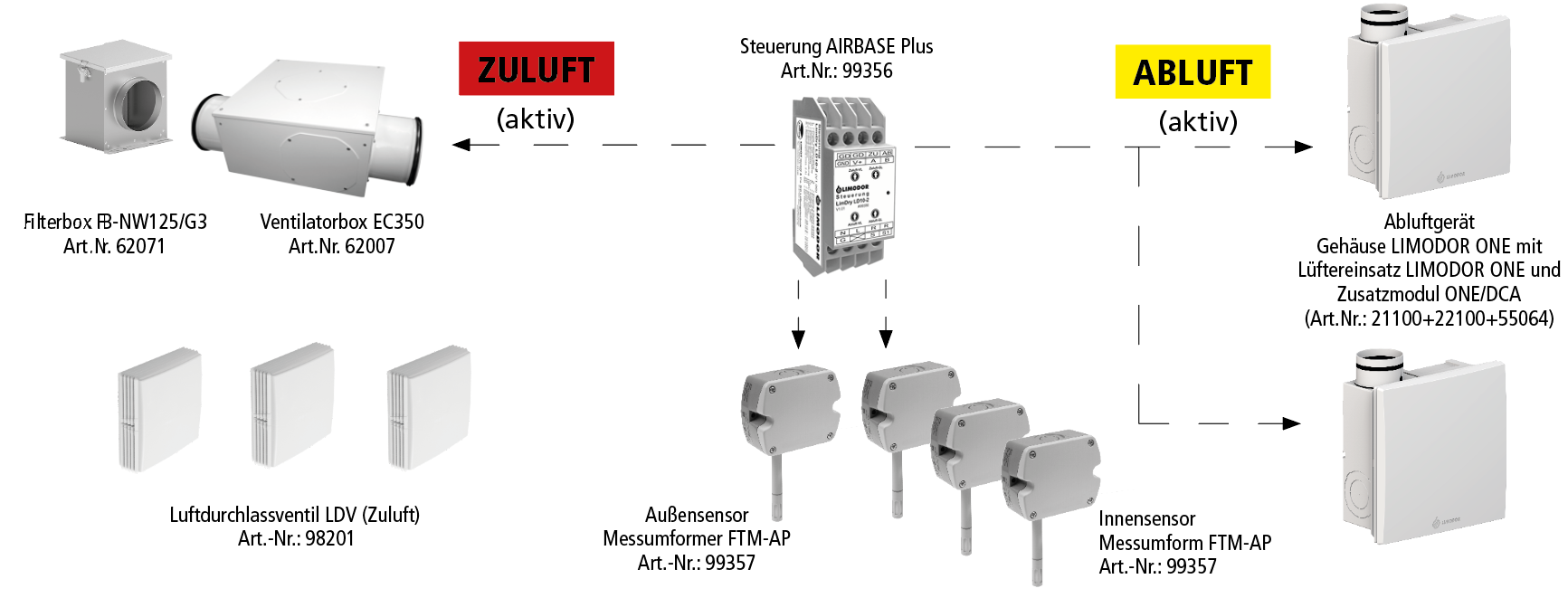

Prinzipbeispiel LimDry als „Dezentrale Abluft / Zentrale Zuluft“

EINZELTEILKOMPONENTEN SYSTEM

– 1 x Steuerung LimDry LD10-2 (#99356)
– 1 x Messumformer FTM-API – Innenfühler- (#99359)
– 1 x Messumformer FTM-AP – Außenfühler- (#99357)
– 2 x Ablüfter Serie ECom mit Analogeingang EC-DCA
– 1 x Ventilatorbox EC200 (#62002)
– 3 x Luftdurchlassventil LDV (#98201)

TECHNISCHE DATEN (nach Beispiel)

Spannung: 230VAC/50Hz
Steuerspannung : 0-10 VDC
Anlagenvolumenstrom 1): 30 – 200 m3/h

1) Der Anlagevolumenstrom ist abhängig von der Anzahl der eingeplanten Ablüfter Serie ECom und der Ausgangspannung Steuerung LimDry LD10-2.

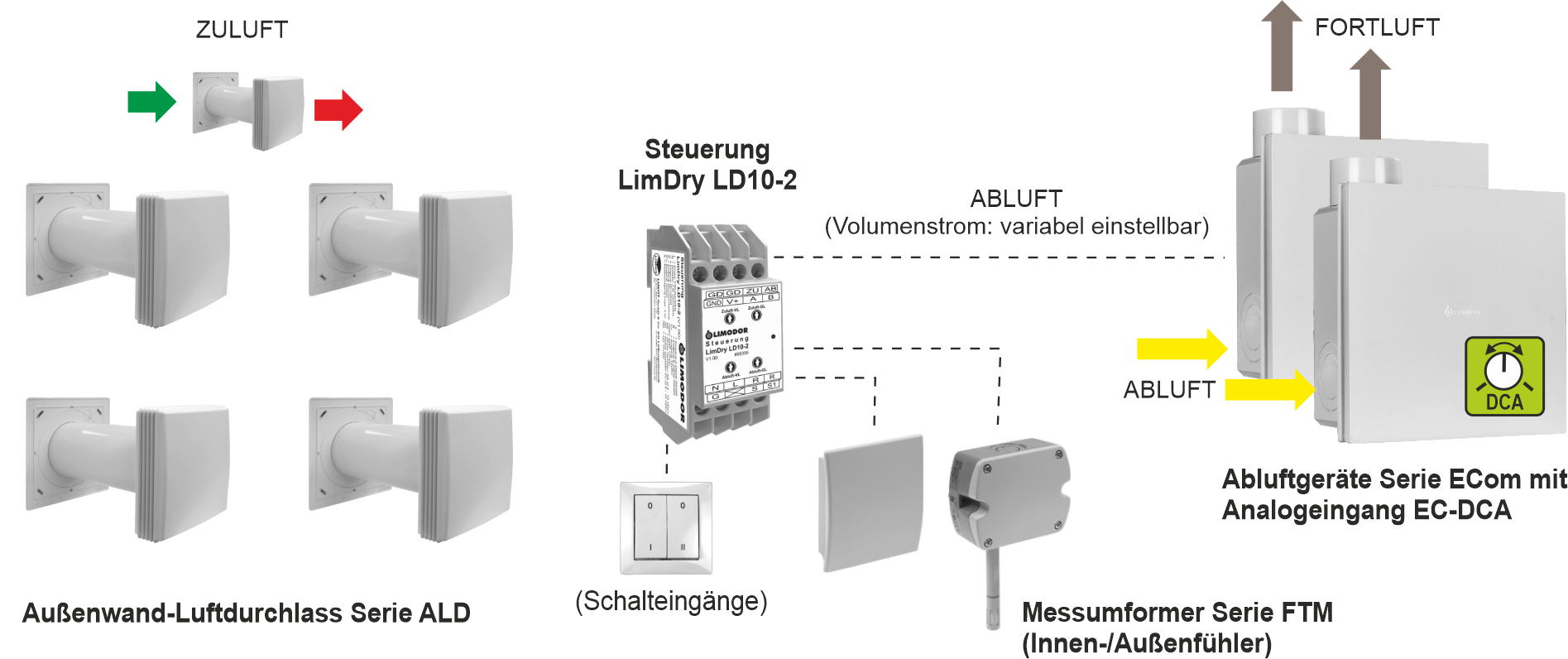

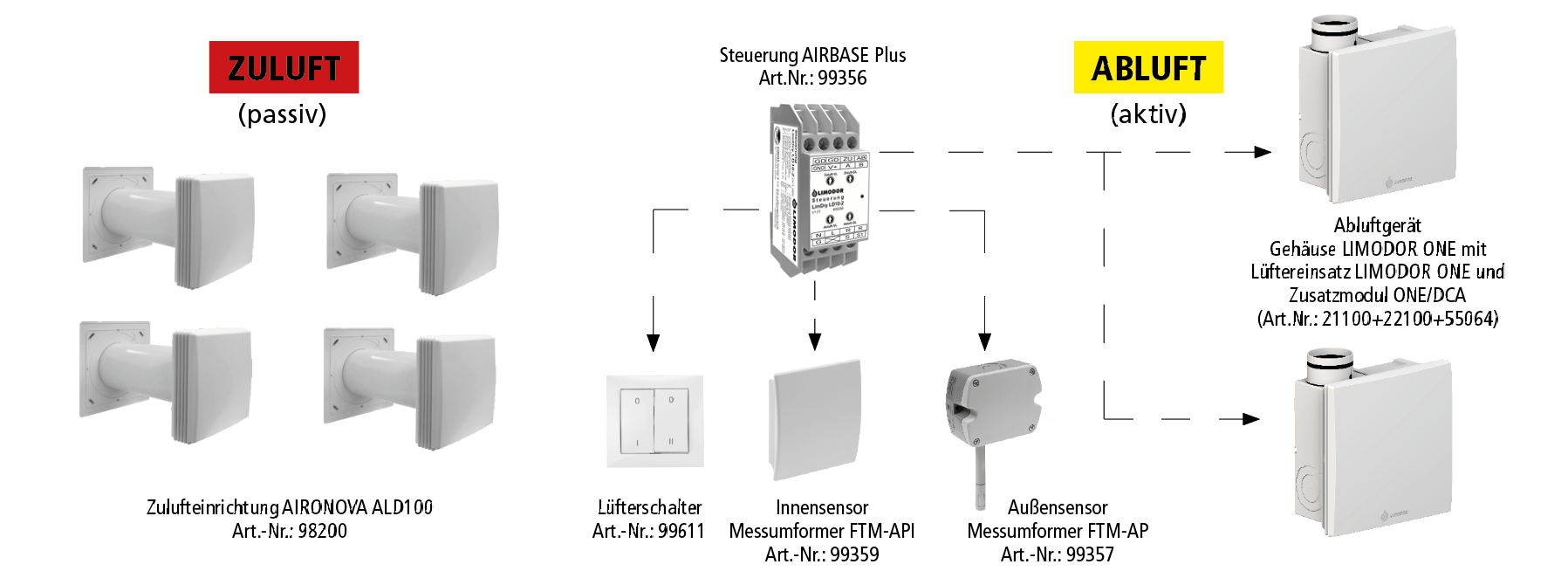

Prinzipbeispiel LimDry als „Dezentrale Ab- und Zuluft“

EINZELTEILKOMPONENTEN SYSTEM

1 x Steuerung LimDry LD10-2 (#99356)
1 x Messumformer FTM-API – Innenfühler- (#99359)
1 x Messumformer FTM-AP – Außenfühler- (#99357)
2 x Ablüfter Serie ECom mit Analogeingang EC-DCA
3 x Außenwand-Luftdurchlass ALD (#98200)

TECHNISCHE DATEN (nach Beispiel)

Spannung: 230VAC/50Hz
Steuerspannung : 0-10 VDC
Anlagenvolumenstrom 1): 30 – 120 m3/h

1) Der Anlagevolumenstrom ist abhängig von der Anzahl der eingeplanten Ablüfter Serie ECom und der Ausgangspannung Steuerung LimDry LD10-2.

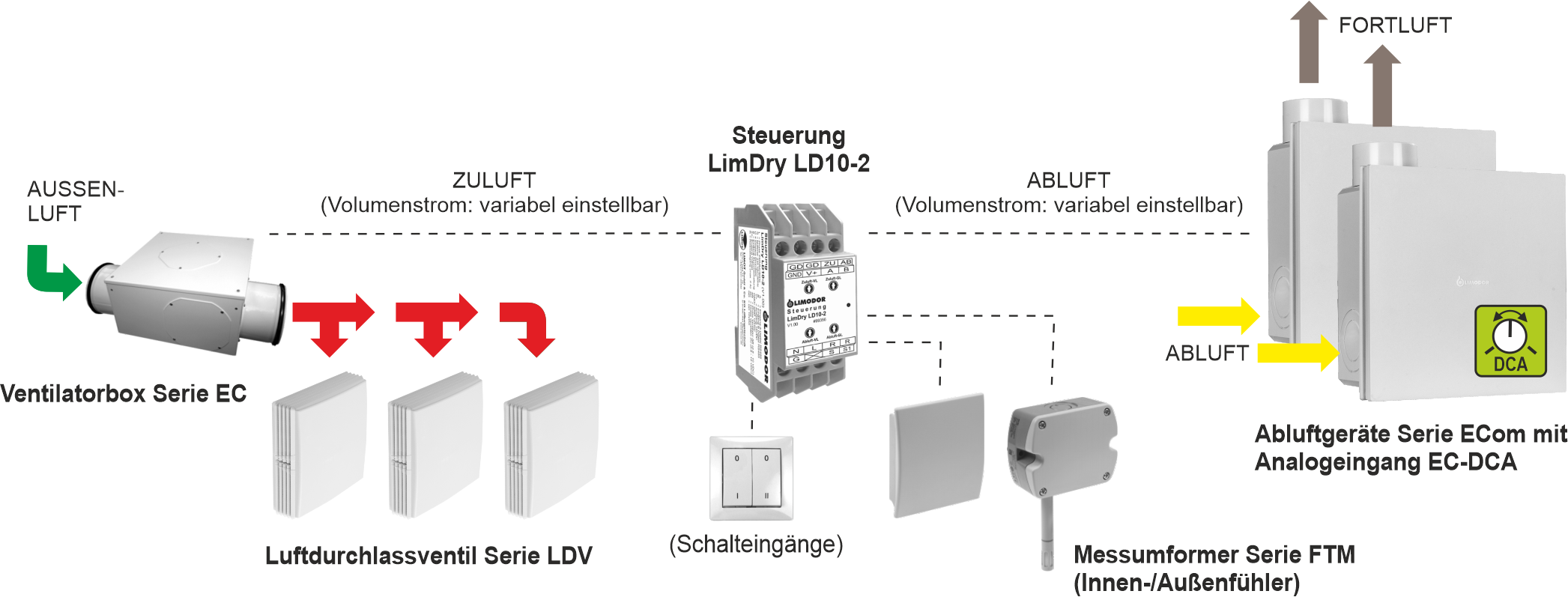

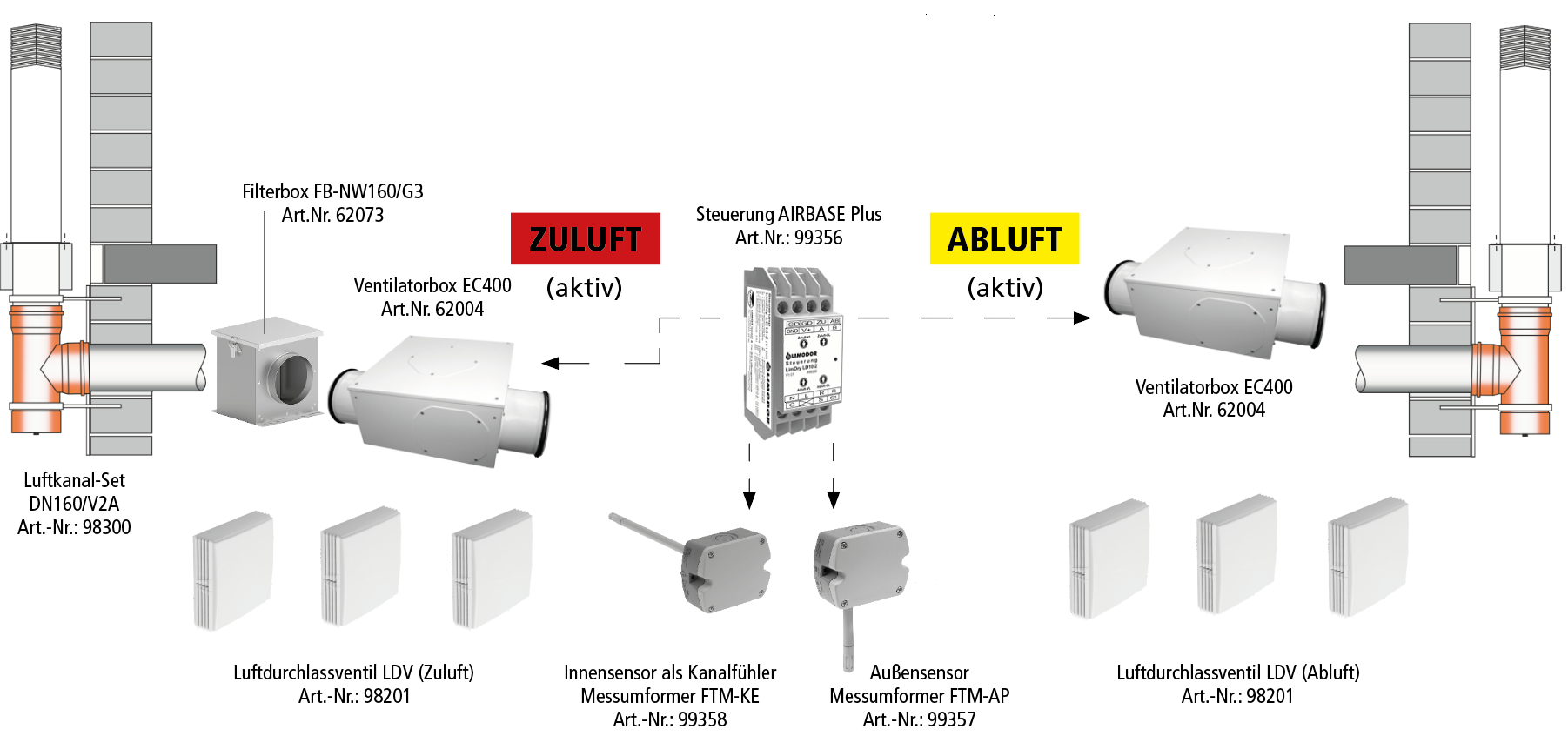

Prinzipbeispiel LimDry als „Zentrale Ab- und Zuluft“

EINZELTEILKOMPONENTEN SYSTEM

1 x Steuerung LimDry LD10-2 (#99356)
1 x Messumformer FTM-API – Innenfühler- (#99359)
1 x Messumformer FTM-AP – Außenfühler- (#99357)
2 x Ablüfter Serie ECom mit Analogeingang EC-DCA
3 x Außenwand-Luftdurchlass ALD (#98200)

TECHNISCHE DATEN (nach Beispiel)

Spannung: 230VAC/50Hz
Steuerspannung : 0-10 VDC
Anlagenvolumenstrom 1): 50 – 180 m3/h

1) Der Anlagevolumenstrom ist abhängig von der Auswahl der Ventilatorbox Serie EC und der Ausgangspannung Steuerung LimDry LD10-2.

Bestellhinweise Messumformer

Bezeichnung Kurzbeschreibung Art.-Nr.

Messumformer FTM-API

Digitaler Messumformer mit RS485-Ausgang für Feuchte und Temperatur. Zuordnung der Funktion Innenfühler über Codierschalter.
– Montage: Aufputz (Innenraum)
– Gehäusefarbe: signalweiß (ähnlich RAL9003)
– Abmaße (HxBxT): 100x85x26 mm
99359

Messumformer FTM-AP

Digitaler Messumformer wie vor, jedoch
– Montage: Aufputz (Innenraum/Außen)
– Gehäusefarbe: grau
– Abmaße (HxBxT): 101x81x46 mm
99357

Messumformer FTM-KE

Digitaler Messumformer wie vor, jedoch
– Montage: Kanaleinbau

99358
