Lüftungssysteme
>
Zentrale Lüftungssysteme

Zentral­es Lüftungs­system

Intelligent Wohlfühlklima für Wohnung und Keller

Eine smarte Steuerung und Sensoren regeln für alle Räume die Zu- und Abluftkomponenten. Auch Wärmerückgewinnung ist integriert – eine effiziente Lösung für modernes Wohnen. Gestiegene Komfortbedürfnisse und behagliches Raumklima, aber auch Schutz vor Schimmel oder gefährlichen Gasen sind ihre Stärken.

Das modulare “air clean-System” balanciert z.B. die Zu-/Abluftvolumenströme selbstständig. Der integrierte Wärmeübertrager überträgt pemanent Abluftwärme auf die Zuluft. Das System kann mittels dem sensorgesteuerten Lüfterbetrieb auch ohne Nutzereingriff immer den passenden Luftvolumenstrom für die Wohnung sicherstellen. Diese Unterstützung erhöht den Bedienkomfort und die Lüftungsanlage ist noch energieeffizenter.

Die Steuerung zum air clean-System ist die “Leitstelle” im System und erkennt automatisch, wieviele Lüftungsgeräte in Grundlast oder Volllast geschaltet sind. Die Schaltung der Ablüfter kann raumseitig oder auch durch interne Steuerung (z.B. Sensoren für Feuchtigkeit oder Bewegung) erfolgen.

Die Vorteile im Überblick:
– hoher Wärmerückgewinnungsgrad
– nutzerunabhängiges Schalten möglich
– sehr flexible Anlagenausführung
– Abluftgeregelte Zuluft-Volumenstromanpassung
– sehr geringe Stromkosten

1 = Ablüfter Serie compact-VK
2 = Steuerung für Ab-/Zuluftgeräte
3 = Wärmeübertrager Serie PWT
4 = Ventilatorbox EC200
5 = Zuluftventile (z.B. LDV)
6 = Überströmeinrichtungen (Raumverbund)
7 = Luftverteiler

Vorteile

Frische Luft im ganzen Haus
Energiekostenersparnis dank Wärmerückgewinnung
Gesundes Raumklima
Effektive Beseitigung von Feuchtigkeit
Kombinierbar mit Abluftsystem
Als Kellerlüftung optimaler Schutz vor Schimmel
Intelligente Sensoren für Temperatur & Feuchte
Pfeil linksPfeil rechts

Effiziente Lüftung für alle Anwendungen

Durch die moderne Bauweise wird die Gebäudehülle immer dichter. Es muss also beim Luftaustausch sowohl auf effiziente Abführung verbrauchter Luft als auch sichergestellte Frischluftzufuhr geachtet werden. Nachhaltigkeit und Klimaschutz erfordern, möglichst viel Energie einzusparen. Klassisches Fensteröffnen ist neben Energieverschwendung zunehmend auch aus Lärmgründen problematisch. In immer öfter genutzten Kellern sind auch Schimmelbildung und Modergeruch ein Thema. All diese Anforderungen berücksichtig eine Zentrallüftung. Während der Heizperiode bietet sie durch ihren hohen Wärmerückgewinnungsgrad und sehr niedrige Leistungsaufnahme ein hohes Maß an Energieeinsparung. Außerhalb der Heizperiode kann die Anlage auf reine Bedarfslüftung umgeschaltet werden.

FAQ zum Thema Zentrallüftungssystem

Zu den FAQ´s

Unsere Zentral­­e Lüftungs­­systeme

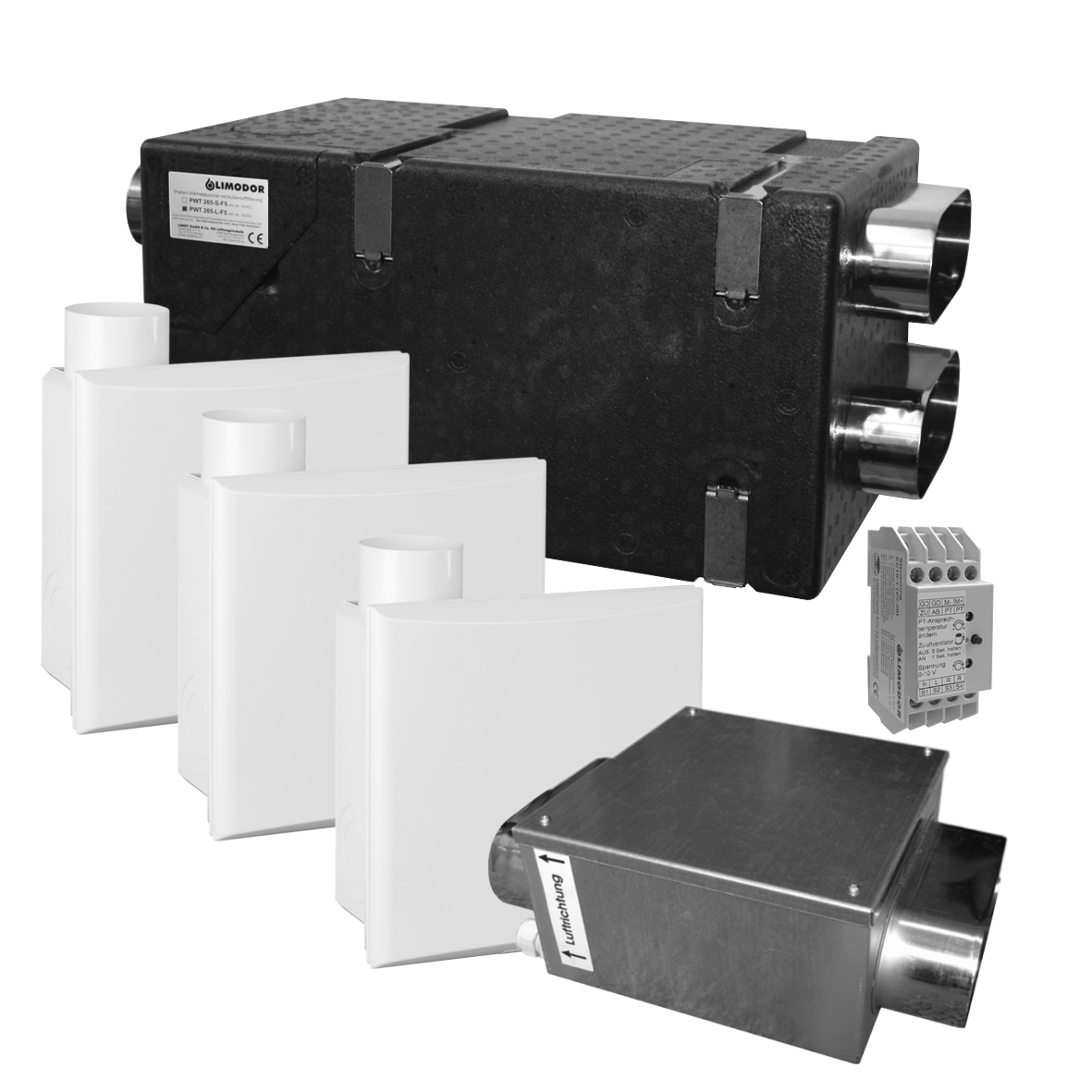

air clean-System

Die modulare “air clean-System” balanciert die Anlagenvolumenströme über die Betriebsweise der Abluftgeräte selbstständig. Der integrierte Wärmeübertrager kann bis zu 90% Abluftwärme auf die Zuluft übertragen. Das System kann mittels dem sensorgesteuerten Lüfterbetrieb auch ohne Nutzereingriff immer den passenden Luftvolumenstrom für die Wohnung sicherstellen. Diese Unterstützung erhöht den Bedienkomfort und die Lüftungsanlage ist noch energieeffizenter. Die Steuerung Typ EC10-1 dient als sogenannte “Leitstelle” im System und erkennt automatisch, wieviele Lüftungsgeräte in Grundlast oder Volllast geschaltet sind. Die Schaltung der Ablüfter kann raumseitig oder auch durch integrierte Steuersensorik im Ablüfter z.B. Feuchtigkeit oder Bewegung, erfolgen.

Kurzbeschreibung:
• Montageort: Wohnung (innerhalb der thermischen Hülle)
• Versorgungsspannung: 230 VAC/50Hz
• Volumenstrom:  30 bis 180 m3/h (Abluft)
• Wärmebereitstellungsgrad max: 84 %
• Eingangsleistung (mittel): < 0,36 W/m3/h

Haupt-Systemkomponente:
• Wärmeübertrager PWT 180
• Ventilatorbox EC200
• Abluftgeräte Serie compact-VK
• Steuerung EC10-1

Weitere Informationen

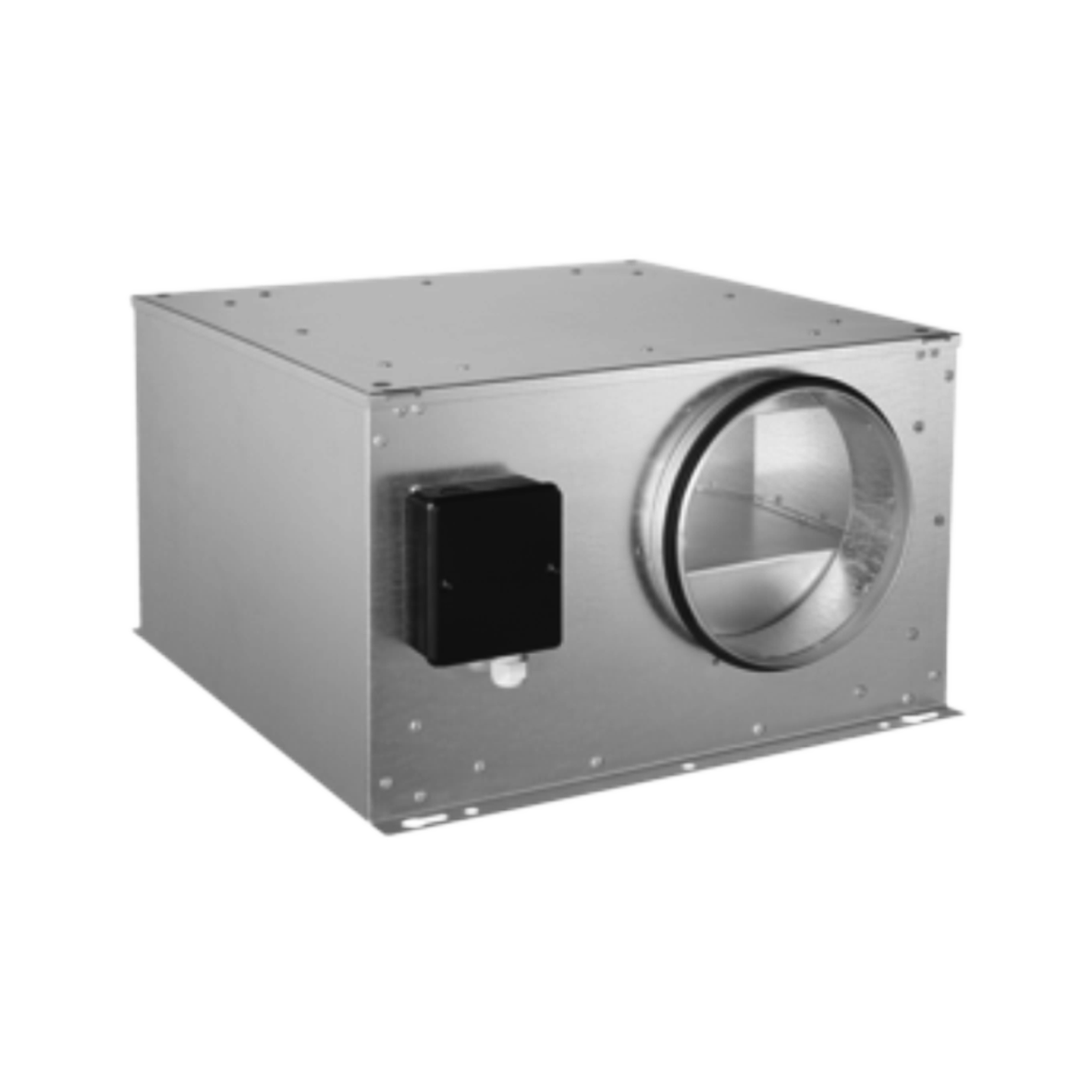

Ventilatorbox Serie EC

Ventilatorbox mit Rundrohranschluss für die Montage in Lüftungsleitungen. Gehäuse aus verzinktem Stahlblech. Einbaulage horizontal und vertikal möglich. Durch einen abnehmbaren Deckel ist die ausschwenkbare bzw. demontierbare Ventilatoreinheit leicht zu reinigen und zu warten. Gehäuse mit integrierter Montagelasche für einfache Montage. Der EC-Außenläufermotors ist wirkungsgradoptimiert und besitzt ein rückwärts gekrümmtes Laufrad.  Antriebsmotor geschlossen mit wartungsfreien Kugellager. Alle Ventilatoren serienmäßig mit Motorschutz. Elektroanschluss über einen außen-/ bzw. innenliegenden Klemmkasten. Die integrierte Elektronik des EC-Motors ermöglicht die Steuerung über ein 0-10 VDC Signal (z.B. Potentiometer, CO2-Sensor).

Varianten (Typ/Volumenstrom/Nennweite):
• EC200 / 180 m3/h / 191×79 oval
• EC350 / 350 m3/h / Ø125
• EC450 / 450 m3/h / Ø160
• EC1100 / 1100 m³/h / Ø250
• EC2500 / 2500 m3/h / Ø355

Weitere Informationen

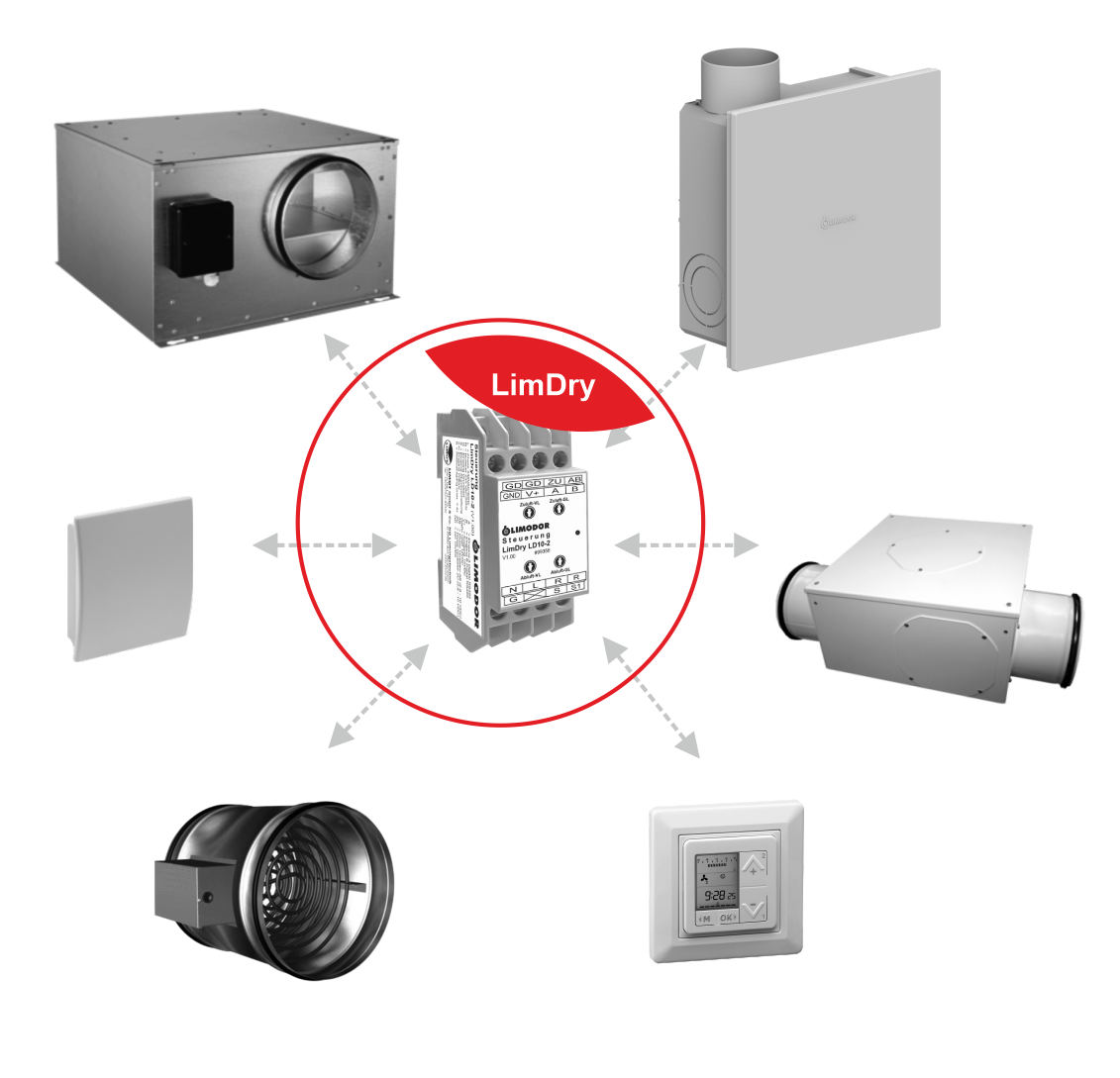

Keller-Lüftungssystem LimDry

Das sensorgesteuerte Keller-Lüftungssystem LimDry ist eine ideale Lösung zur Schimmelbekämpfung, zur Kellertrocknung oder als Saunalüftung. Es sorgt automatisch für Wohlfühlklima im Untergeschoss. Lüftungssensoren messen innen und außen Temperatur und Luftfeuchtigkeit. Das Steuergerät aktiviert bei optimalen Lüftungsbedingungen die Abfuhr feuchter Innenluft und die Zufuhr trockener Außenluft. Viele Konfigurationen, je nach konkreter Kellersituation, sind mit ergänzenden oder alternativen Komponenten für Ein- und Mehrfamilienhäuser möglich.

Kurzbeschreibung:
Montageort: Unterverteilung
Versorgungsspannung: 230 VAC/50Hz
Ausgänge: 0- 10 VDC
Anzahl Ausgänge: 4

Funktionsbeschreibung:
– Getrennte Schaltausgänge für Zu-/Abluft (max. 10 VDC)
– Zwei regelbare DC-Ausgänge für Volllast (Zu-/Abluft)
– Zwei regelbare DC-Ausgänge für Teillast (Zu-/Abluft)
– Potenzialfreier Relais-Ausgang bei Betrieb
– Automatischer Feuchtebetrieb und/oder Schaltbetrieb

Weitere Informationen
