LIMODOR F/M

Das Einrohrlüftungssystem LIMODOR F/M besticht durch seine vielfältigen Anwendungsmöglichkeiten und die große Montagezeiteinsparung bei der Komplettierung. Der Lüfter ist in unzähligen Varianten konfigurierbar und kann mit Zeitsteuerung, Feuchtesteuerung, Bewegungssteuerung oder einfach über den Lichtschalter aktiviert werden. Der LIMODOR F/M wird wahlweise in Wand oder Decke als Auf- oder Unterputzvariante eingebaut. Das Gehäuse ist mit einem Ausblasstutzen links oben bzw. hinten erhältlich. Der gefederte und mit dem Lüftereinsatz eine Einheit bildende Abdeckrahmen (Gehäusedeckel) überbrückt Einbautiefen bis zu 80mm und wird ohne Werkzeug montiert. Mit dem Gebläseeinsatz LIMODOR F/M-EC können bestehende LIMODOR F/M Lüftungsanlagen einfach und komfortabel zum hocheffizienten Energiesparlüfter aufgerüstet werden.

Das Gerät ist für den Einbau in Lüftungsschächten mit einer zusätzlichen Brandschutzummantelung (F90) verfügbar. Für Lüftungsschächte mit gemischter Belegung ist das Gehäuse mit einer Brandschutzummantelung (F90) und einer zusätzlichen Brandschutzklappe (FLI-VE) bzw. einer zusätzlichen Brandschutzmanschette (FLI) erhältlich.

Vorteile

Pfeil linksPfeil rechts

Details

  • ANWENDUNGSBEREICH
    Bad/WC/Küche
  • TECHNISCHE DATEN
    Kondensatormotor (Dauerläufer)
    230 V ~, 0.09 A, 11 W bei 60 m³/h
    230 V ~, 0,11 A, 24 W bei 100 m³/h
  • NENNVOLUMENSTROM
    60/100 m³/h
  • DRUCKDIFFERENZ
    Unterputzausführung:
    Δps = 133 Pa bei 60m³/h
    Δps = 61 Pa bei 100 m³/h
    Aufputzausführung:
    Δps = 133 Pa bei 60m³/h
    Δps = 55 Pa bei 100 m³/h



  • GESAMTSCHALLPEGEL (nach ÖNORM S 5031)
    Unterputzausführung:
    32 dB(A) bei 60 m³/h
    38 dB(A) bei 100 m³/h
    Aufputzausführung:
    37 dB(A) bei 60 m³/h
    47 dB(A) bei 100 m³/h
  • ABLUFTSTUTZEN
    NW 75/80 mm
    links oben bzw. hinten
    abgehend
  • Prüfgutachten
    MA 39-VFA 2001-0656 Unterputz
    MA 39-VFA 2001-1639 Aufputz
    IBMB-3937/6250, 3670/3580,
    3659/3570 Brandschutzgutachten

Brandschutzsystem

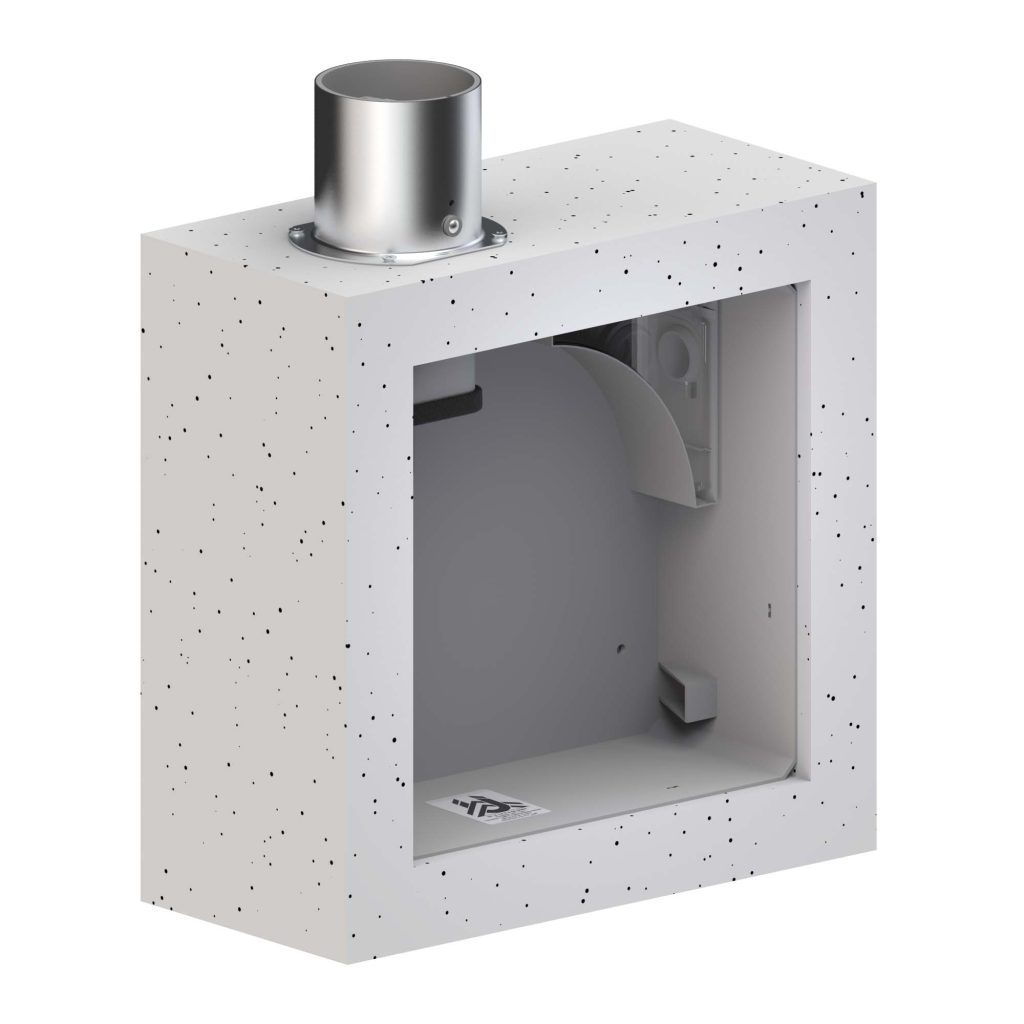

Die LIMODOR-Brandschutzummantelung stellt einen, durch amtliche Brandversuche (IBS – Institut für Brandschutztechnik und Sicherheitsforschung) nachgewiesenen Brandschutz (L90) dar. In Verbindung mit der LIMODOR-Luftrückschlagklappe unterbindet sie die Übertragung von Bränden und Rauchgasen.

Die LIMODOR-Einzellüfter in Unterputzausführung mit Brandschutzummantelung können daher ohne zusätzlichen Aufwand in brandbeständige Schachtvormauerungen (F90) eingesetzt werden.

Je nach den gültigen Vorschriften in den Landesbauverordnungen der Bundensländer werden auch die wartungsfreien LIMODOR-Brandschutzklappe BK 80 bzw. die Gehäuse UP/BR/BK (FLI-VE) oder UP/BR/BM (FLI) eingesetzt.
