LIMODOR Typ LF200-60

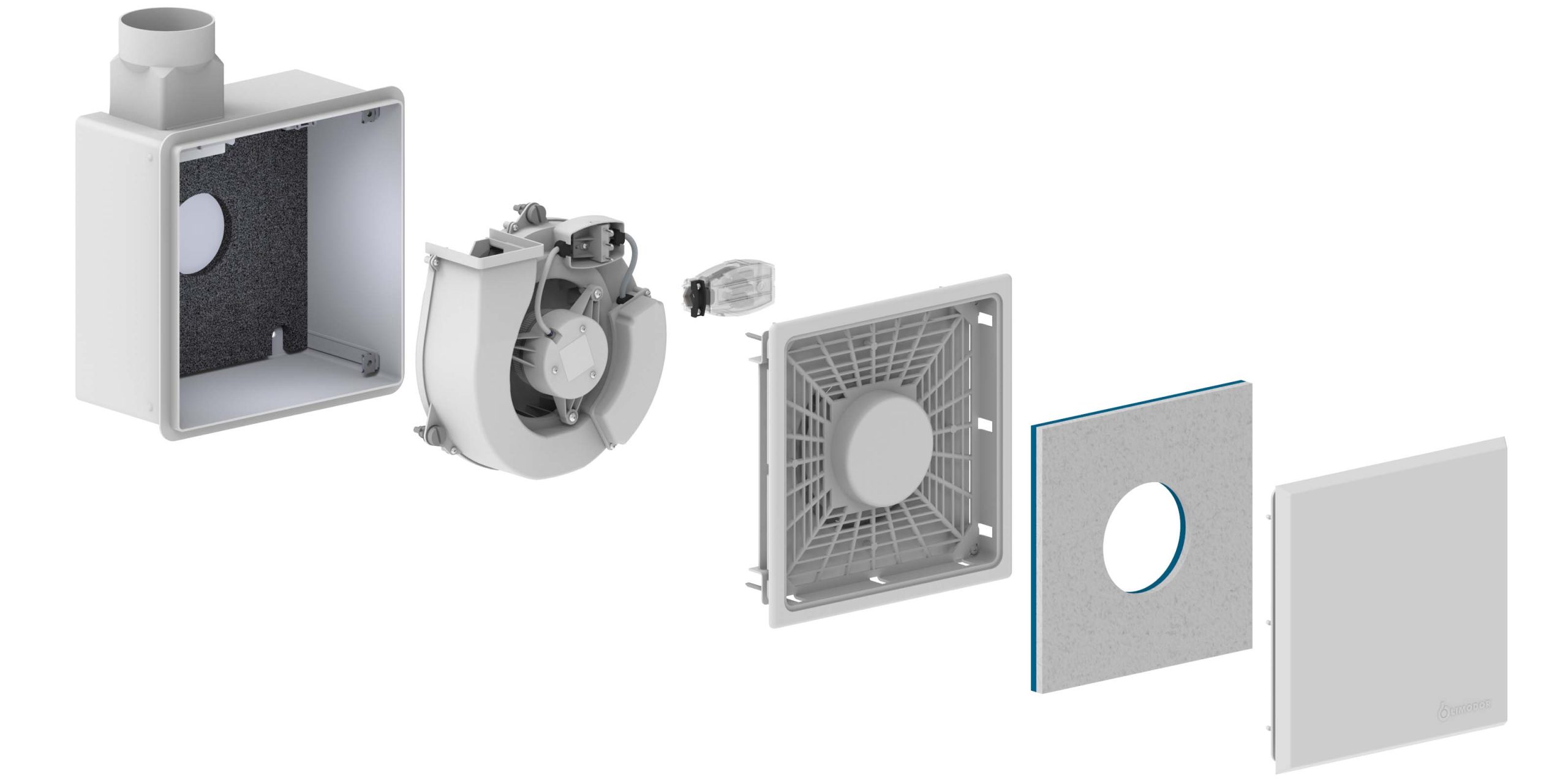

Unterputz-Lüftungsgerät für den Wand- oder Deckeneinbau. Einbau im Schutzbereich II nach DIN VDE 0100-701 zulässig. Bestehend aus einem Kunststoffkasten mit seitlichem Ausblasstutzen NW 80 mm, Gebläseeinsatz (2-stufig, Kondensatormotor), sowie 3-teiligem weißen Deckel (Farbe ähnlich RAL 9016) mit Filtereinsatz, der ohne Werkzeug leicht wechselbar ist. Der Kasten beinhaltet einen Schalldämmeinsatz gegen Telefonie- und Körperschall und eine leicht austauschbare, dichte Rückschlagklappe. Seitlich am Gehäuse befinden sich Ausbrechöffnungen zum Einsatz eines Ansaugstutzens Typ AS. Zur Herstellung des Elektroanschlusses liegt dem Kasten eine Steckerkupplung bei. Der Gebläseeinsatz verfügt über einen Steckanschluss zur Aufnahme der Steckerkupplung wie auch LIMODOR-Steuerungen.

Ausführungsvariante LIMODOR Typ LF200-60

ANWENDUNGSBEREICH

Montageort: Unterputz
Lage Ausblasstutzen: seitlich
Montageart: Stutzen oben, links oder rechts
Nebenraumanschluss: möglich (Zubehör)

TECHNISCHE DATEN

Motortyp: CNA45/20LF200-60
Motorausführung: 2-stufig
Spannung: 230 VAC/50 Hz
Stromaufnahme, max: 0,15 A
Anschlussstutzen: NW80
Druckdifferenz: 80 Pa
Volumenstrom: 155/60 m3/h
Nennleistung: 34/10 W
Eigengeräusch LA *): 48/35 dB(A)
*) bezogen auf AL = 10 m²

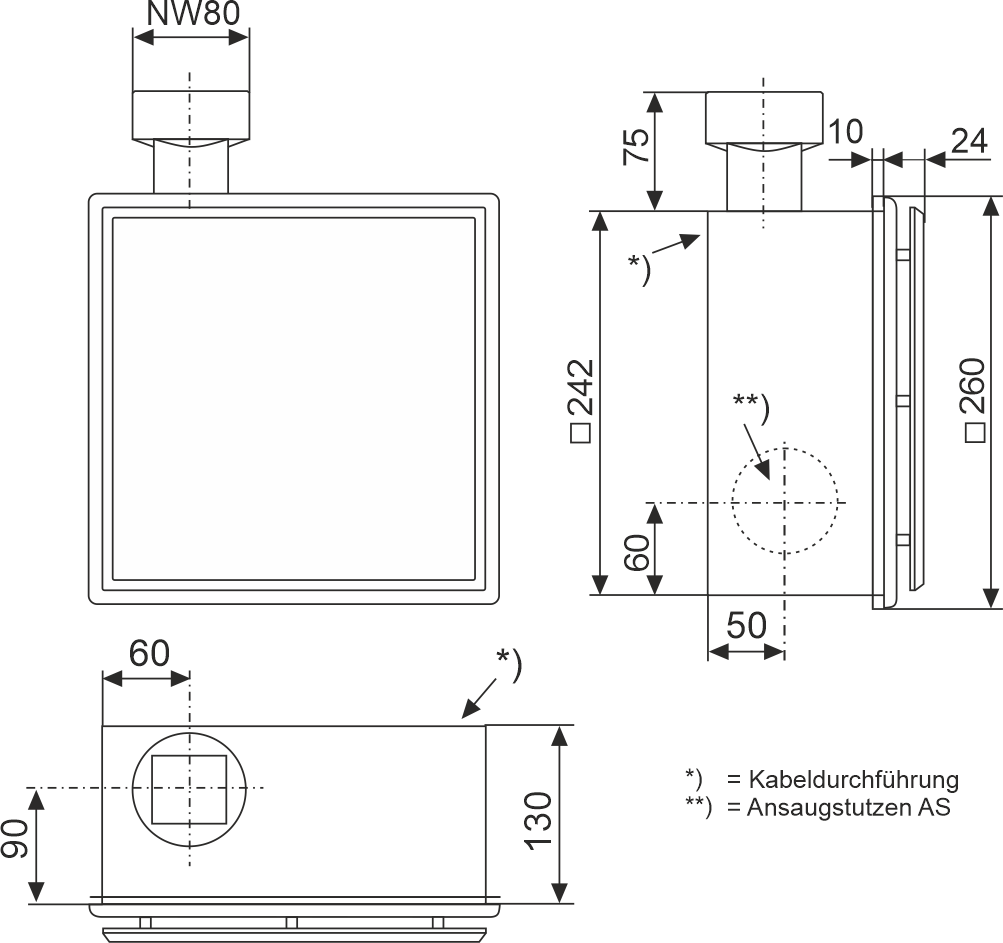

Abmaße

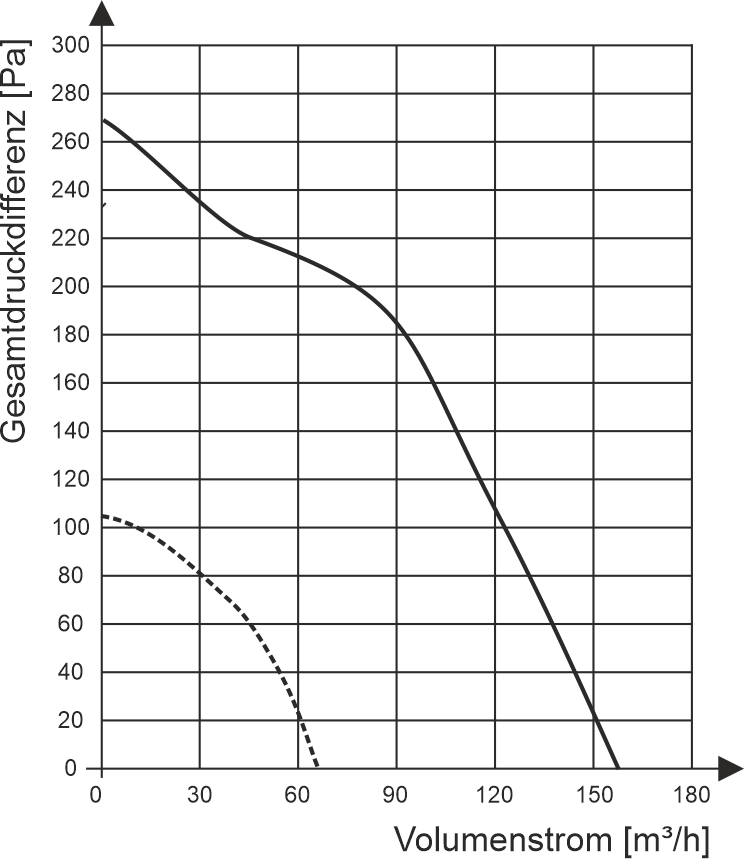

Volumenstrom-Kennlinie

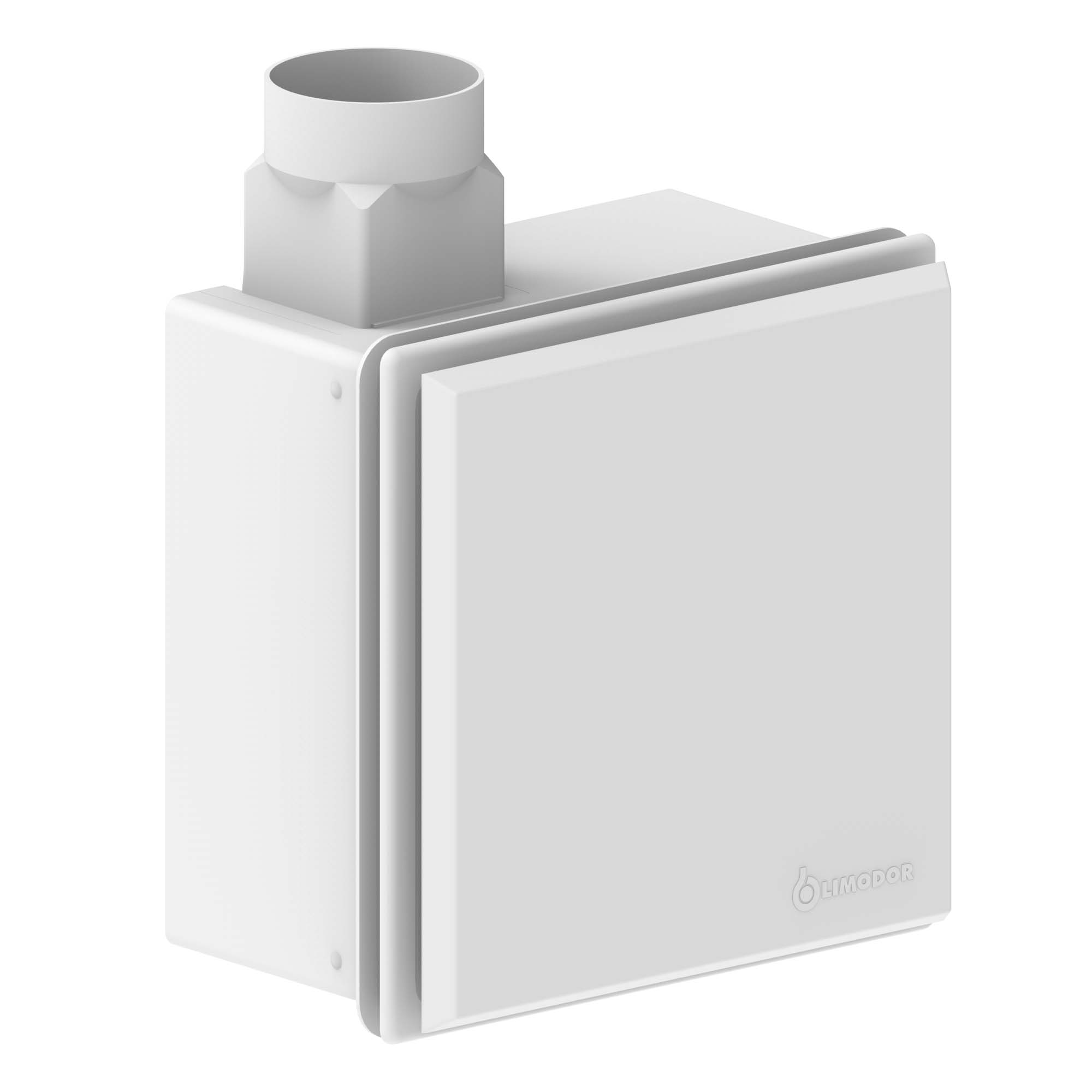

Produktbild

Bestellhinweise

Gebläseeinsatz

Bezeichnung	Kurzbeschreibung	Art.-Nr.
Gebläseeinsatz LF200-60	2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 155/60 m³/h	00200

Nachrüstbare Steuermodule

Bezeichnung	Kurzbeschreibung	Art.-Nr.
Steuerung SNR	Codierbare Nachlauf- u. Einschaltverzögerungszeit.	99100
Steuerung SINR	Wie vor, jedoch mit codierbarem Intervall.	99300
Steuerung SNR/TZ-230V	Wie SINR, jedoch mit zentraler Ansteuerung (1-Kanal oder mittels Fernsteuereinheit LFS1). Kanalfunktion: „Stumm“ bei Aufschaltung.	99115
Steuerung SNR/TZ-24V	Wie vor, jedoch Ansteuerung mit 24 VAC.	99116
Steuerung SFR	Codierbare Nachlauf- u. Einschaltverzögerungszeit inkl. Invers-Betriebsweise sowie Feuchteansteuerung über Klimalogik.	99400

Einbaukasten

Bezeichnung	Kurzbeschreibung	Art.-Nr.
Einbaukasten LF200	Einbaukasten für Lüftungsgeräte LF200 ohne Brandschutz, Ausblasstutzen seitlich	20000

Einzelteile

Bezeichnung	Kurzbeschreibung	Art.-Nr.
Deckel LF200	Deckel LF 200 bestehend aus Gehäusedeckel, Filter, Regulierplatte und Abdeckplatte glattflächig LF 200	00007

Montagezubehör

Bezeichnung	Kurzbeschreibung	Art.-Nr.
Montagevorrichtung MB	Für Kastenmontage Serie compact (Unterputz) in Schächten oder abgehängten Decken.	95001
Mossgummiset	Körperschalltrennung für Kastenmontage LF200 (Unterputz) in Leichtbauwänden oder abgehängten Decken.	95008
Ansaugstutzen AS	Nebenraumanschluss-Stutzen am Einbaukasten LF.	72008
Filter F-LF/5	2-stufiges Synthetik-Filtervlies (Filterklasse: ISO Coarse >45% -alt: G3-), Packungsinhalt: 5 Stück	00010
Vorsatzrahmen LV-4	Für Lüftungsgerät Typ LF200-60. Verringert die Kasteneinbautiefe um 40 mm. Rahmenabmaße: 282x282x40 mm	95040

Ersatzteile

Bezeichnung	Kurzbeschreibung	Art.-Nr.
Filter F-LF/5	2-stufiges Synthetik-Filtervlies (Filterklasse: ISO Coarse >45% -alt: G3-), Packungsinhalt: 5 Stück	00010
Steckerkupplung	Elektrische Anschlussklemme für Gebläse LF200-60.	90019
